DSA815-TG - Spektrumanalysator - Rigol

DSA815 Spektrumanalysator - Rigolzoom
  • Frequenzbereich 9 kHz - 1,5 GHz
  • Auflösungsbandbreite min. 100 Hz
  • < -135 dBm durchschnittl. Rauschpegel (typ.)
  • < 1,5 dB Amplitudengenauigkeit
  • Phasenrauschen -80 dBc/Hz (10 kHz)
  • Eingebauter Trackinggenerator
  • 8 Zoll Farb-Display (800 x 480 pix)
  • USB / LAN Interface (LXI-C)

Spektrumanalysator mir hervorragendem Preis-/Leistungsverhältnis und umfangreicher Ausstattung. Ideal geeignet für den Elektronikarbeitsplatz und die Ausbildung.

1195,00 € (netto zzgl. MWSt)

Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Herausragende Leistungsdaten
Mit einem Frequenzbereich von 9 kHz bis 1,5 GHz und einer Auflösungsbandbreite (RBW) bis 100 Hz bietet der DSA815 beachtliche Leistungsdaten für ein Gerät in diesem Preisbereich.

DSA800 Displayzoom


Umfangreiche Detektoren
Zur Bewertung und Darstellung des erfassten Signals stehen je nach Anwendung mehrere Detektoren zur Verfügung. Optional gibt es auch einen Quasi Peak Detektor für EMV Messungen.

Detectorzoom


Spitzenwerttabelle und Markerfunktion
Zur Auswertung der gemessenen Werte stehen eine automatische Spitzenwerttabelle sowie eine Markerfunktion zur Verfügung.

Spitzenwerttabellezoom


Mehrfachkurvenverläufe
Bis zu 3 Kurvenverläufe (Traces) können unabhängig voneinander aufgezeichnet und miteinander verglichen und verarbeitet werden (Mathematikfunktionen). Dies ist hilfreich für die Beurteilung unter verschiedenen Aufzeichnungs- bzw. Einsatzbedingungen.



Korrekturtabellen
Korrekturwerte zum Ausgleich von nichtlinearen Frequenzgängen von z.B. Kabeln und Antennen können im Gerät hinterlegt und bei der Erfassung berücksichtigt werden.

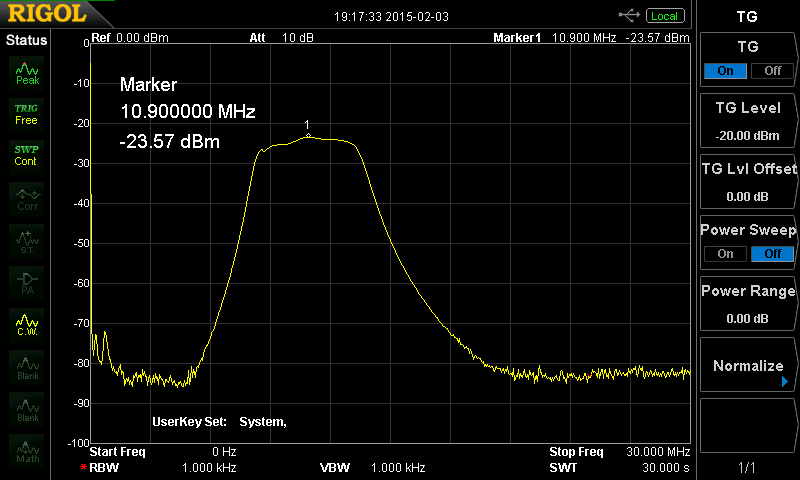

Integrierter Mitlaufgenerator (Trackinggenerator)
Der integrierte Trackinggenerator erzeugt Frequenzen im Bereich von 9 kHz bis 1,5 GHz mit einstellbarer Amplitude und ermöglicht so die Vermessung von z.B. Filtern oder Verstärkern.

Vermessung von Filterzoom

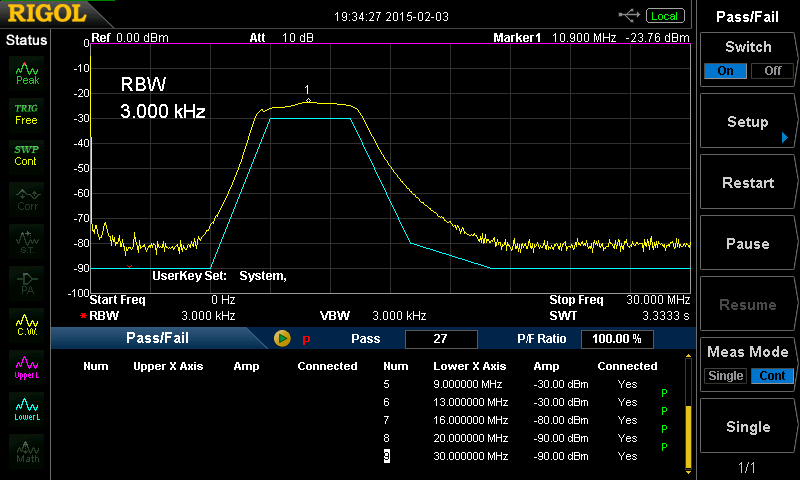

Pass/Fail Test
Die erfassten Frequenzspektren können auf Über- bzw. Unterschreiten einstellbarer Grenzwerte untersucht werden. Die Grenzwertkurven können direkt im Gerät editiert werden. So lassen sich auf relativ einfache Weise EMV Pre-Compliances Tests oder Prüfungen von Netzwerken wie z.B. Filter durchführen.

Pass Fail Testzoom


VSWR Untersuchung (optional)
Mit der optionalen Analyseerweiterung lassen sich Messungen zum Stehwellenverhältnis (VSWR) durchführen.



EMV Untersuchung (optional)
Die Erweiterung zur Durchführung von EMV Test umfasst die von der Norm vorgeschriebenen Filter sowie zusätzlich einen Quasi Peak Detektor der für die Bewertung in der EMV Messtechnik erforderlich ist.
