TBST-86/49/45/2-B - Abschirmzelt - TekBox

Allgemeine Informationen

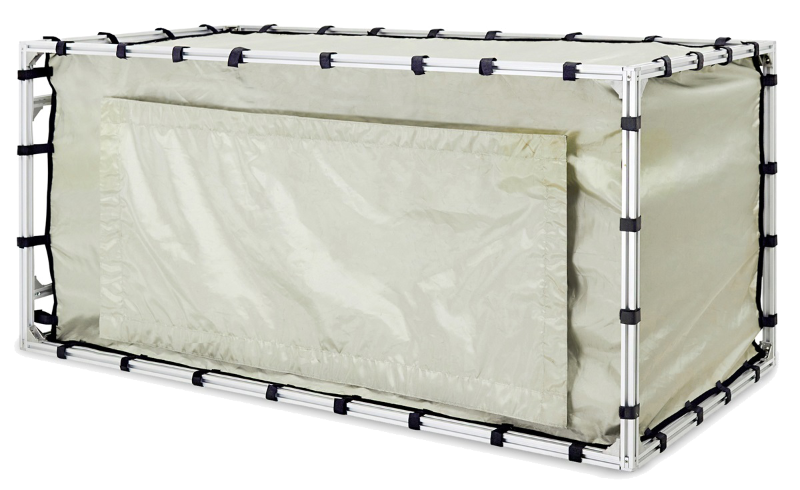

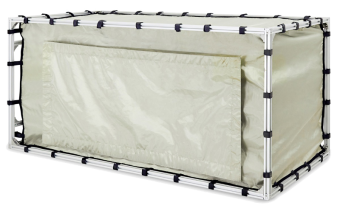

Das TBST-86/49/45/2-B ist ein hochwertiges EMV-Abschirmzelt, das speziell entwickelt wurde, um Umgebungsstörungen während EMV-Vorvermessungen effektiv zu unterdrücken. Mit seinen kompakten Abmessungen von 86 cm x 48 cm x 48 cm bietet das Zelt ausreichend Platz für die Nutzung mit Geräten wie den Tekbox TEM-Zellen (TBTC0, TBTC1, TBTC2) sowie allen Tekbox LISNs.

Das Zelt besteht aus zwei Schichten leitfähigen Gewebes, die eine hervorragende Abschirmdämpfung von 50 bis 70 dB im Frequenzbereich von DC bis 6 GHz gewährleisten. Der stabile Rahmen aus Aluminium (20 mm x 20 mm) sorgt für eine robuste und langlebige Konstruktion, die den Anforderungen eines professionellen Testumfelds gerecht wird.

Ein integriertes Filterpanel erweitert die Funktionalität des TBST-86/49/45/2-B. Es bietet unter anderem einen 240V/10A AC-Filter, zwei 240V/10A DC-Filter mit Kabeln und Bananenbuchsen sowie vier Koaxialdurchführungen (drei N-Buchsen, eine BNC-Buchse), die mit Schraubkappen versehen sind. Diese Ausstattung ermöglicht eine flexible und einfache Verbindung der Messgeräte.

Die Zugangsklappe des Zelts ist mit leitfähigem Klettband ausgestattet, was einen schnellen und sicheren Zugang gewährleistet. Trotz seiner robusten Bauweise ist das Zelt mit einem Gewicht von nur ca. 8,7 kg leicht zu transportieren und aufzubauen. Der Aufbau kann mit einem Kreuzschraubendreher und einem 2-mm-Inbusschlüssel durchgeführt werden.

Das TBST-86/49/45/2-B eignet sich ideal für EMV-Vorvermessungen, bei denen eine kostengünstige Lösung zur Unterdrückung von Umgebungsstörungen benötigt wird. Es ist besonders in Labors und Testumgebungen eine praktische Alternative zu teuren, vollwertigen Absorberkammern.

Zum Lieferumfang gehören neben dem Abschirmzelt auch ein RF-Kabel (RG223, N-männlich zu N-männlich, 1 m), ein C13-Schuko-Stromkabel sowie Reparaturflicken für das Gewebe. Damit sind Sie bestens ausgestattet, um Ihre Testumgebung schnell und unkompliziert einzurichten.

Das TBST-86/49/45/2-B ist die perfekte Wahl für professionelle Anwender, die eine zuverlässige und flexible Lösung für ihre EMV-Messungen suchen.
