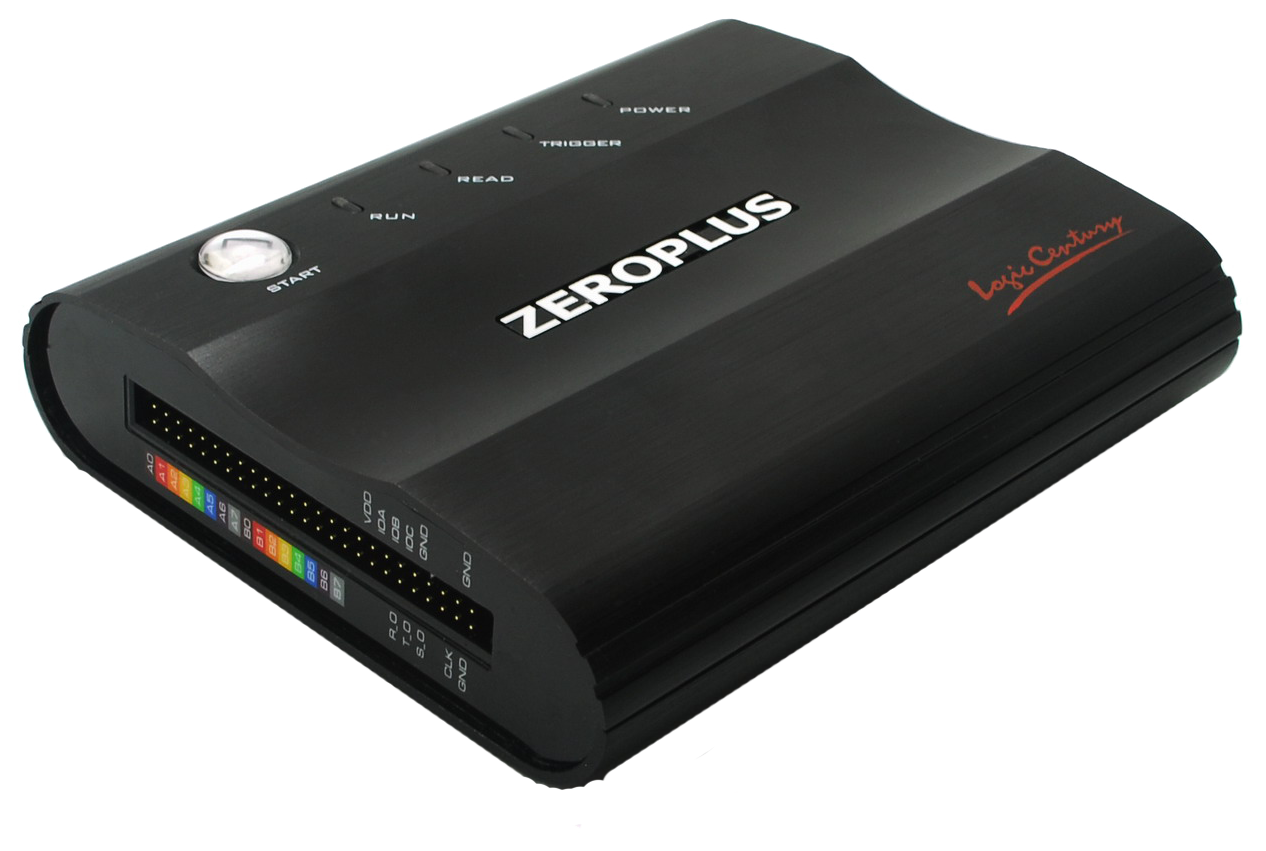

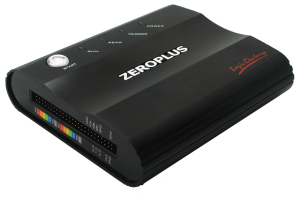

Die Logikanalysator-Serie Logic Century von Zeroplus hat einen erstaunlichen Leistungsumfang für ein Gerät dieser Preiskategorie. Neben der Auswertung von digitalen Signalen auf 16 oder 32 Kanälen kann das Gerät über 100 verschiedene Protokolle dekodieren. Das ideale Tool für den Entwickler von Embedded Systemen.
Tiefer Speicher und Datenkompression
Die Geräte der Logic Cube Serie gibt es in unterschiedlichen Ausführungen, mit 16 oder 32 Kanälen sowie mit Speichertiefen von bis zu 2 MPunkten/Kanal. Damit lassen sich auch längere Aufzeichnungen bei hoher Abtastrate realisieren. Doch damit nicht genug. Durch einen intelligenten Kompressionsalgorithmus können die aufgezeichneten Daten um ein vielfaches verdichtet werden und der zur Verfügung stehende Speicher wird so noch weitaus effektiver genutzt. Dies ist insbesondere bei der Aufzeichnung von Übertragungsprotokollen mit längeren Pausen äußerst hilfreich.
Umfangreiche Protokollanalyse
Neben der Logikanalyse bieten die Geräte der Logic Cube Serie optional die Möglichkeit der Dekodierung von inzwischen mehr als 100 verschiedenen Protokollen. Hierzu gehören Protokolle aus dem Bereich Embedded (I2C, SPI, UART, SMB ...), Automotive (CAN, LIN, Flexray ...), Audio (S/PDIF, MIDI, AES EBU ...), Industrieautomation (HART, PROFIBUS ...) sowie viele weitere. Eine vollständige Übersicht der verfügbaren Protokolldekoder erhalten Sie direkt auf der Webseite von Zeroplus

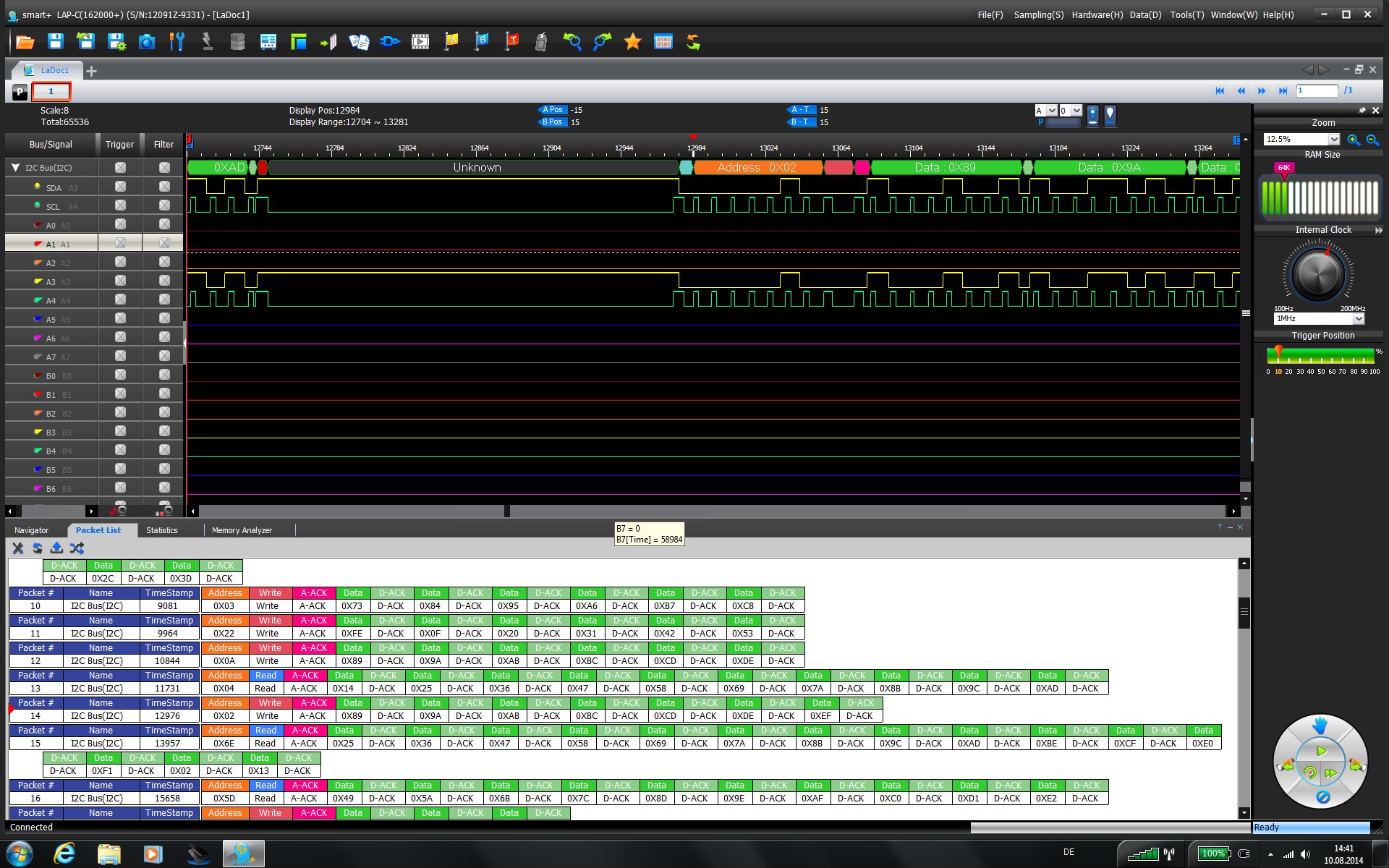

Dekodierung von Protokollen
Nach der Installation der protokollspezifischen Dekoder sowie der Zuweisung der entsprechenden Daten- und Steuerleitungen in der Software werden die Datenströme dekodiert und sowol in der digitalen Darstellung der Signale als auch in einem gesonderten Protokollfenster in Paketform dargestellt. Hierbei können Sie das Anzeigeformat (Hex, ASCII, Binär, Dezimal) sowie die Darstellung der Pakete individuell einstellen.

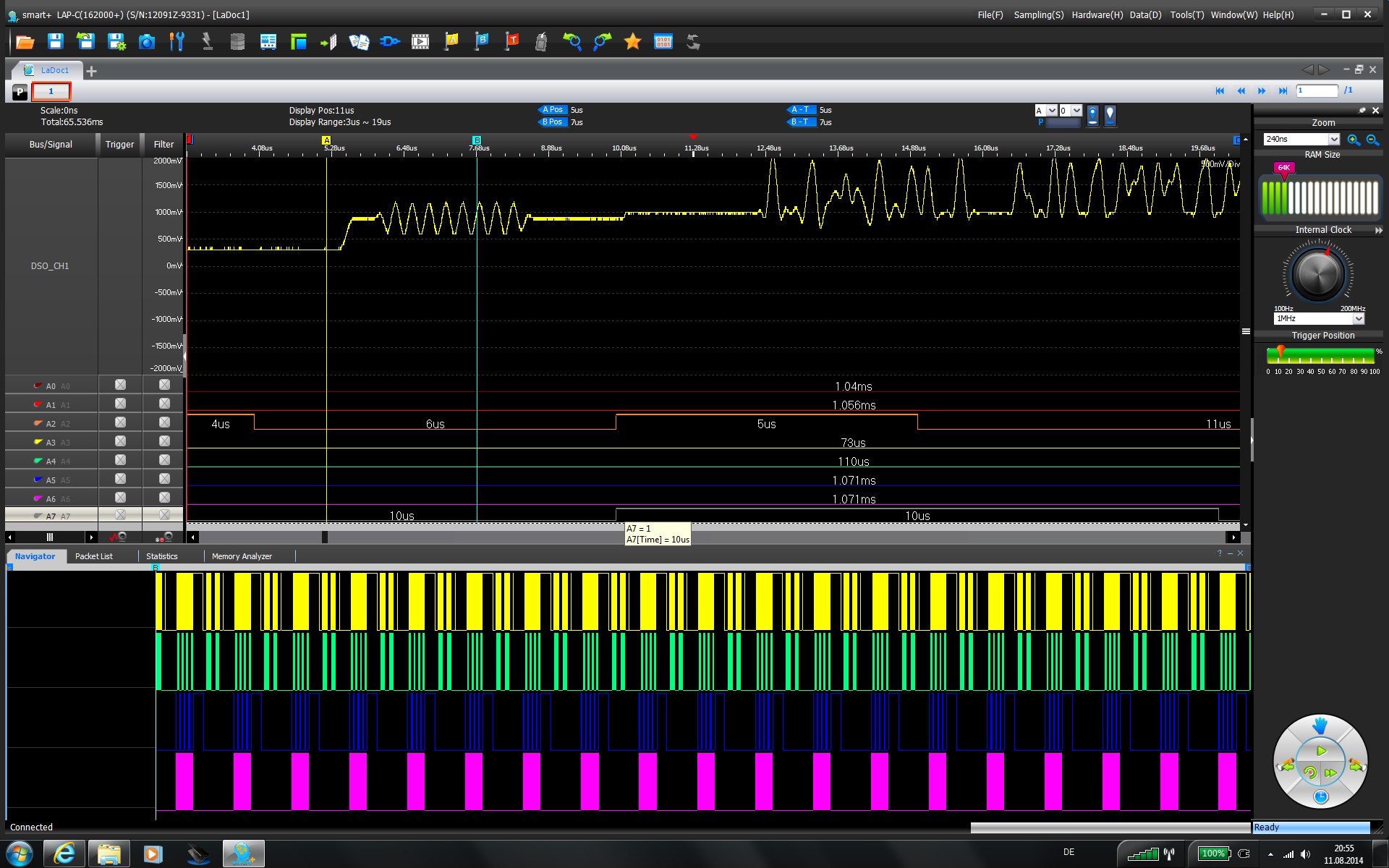

Mixed Signal Mode
Mit dem Logic Cube Serie Logikanalysator ist in Verbindung mit Oszilloskopen verschiedener Hersteller eine Mixed Signal Erfassung, d.h. zeitgleiche Darstellung von analogen und digitalen Signalen möglich. Hierzu wird das Oszilloskop, wie der Logikanalysator auch, über eine USB Schnittstellem mit dem PC verbunden. Die Erfassungen von Oszilloskop und Logikanalysator werden dann zeitlich korreliert in der Software dargestellt.
Triggerung
Einstellungen für Triggerschwelle, Verzögerung und Triggerbedingung ermöglichen die gezielte Erfasssung von Zuständen. Durch die optionale Erweiterung mit dem "Pulse Width Trigger Module" (siehe Zubehör) kann auch auf definierte Pulsbreiten getriggert werden.
Protocol Analyser Trigger (Option)
Diese optionale Erweiterung ermöglicht es den erfassten Inhalt nach spezifischen Protokollinhalten wie z.B. Adresse, Daten etc. zu durchsuchen. Die verfügbaren Suchoptionen hängen vom jeweiligen Protokoll ab. Wird die gewünschte Sequenz gefunden so stoppt die Erfassung und das Ergebnis wird dargestellt.
