Breitband-HF-Verstärker und HF-Signalgeneratoren spielen eine entscheidende Rolle in der Durchführung von Tests von gestrahlten und leistungsgebundenen Störungen.
Eine Lösung, die in diesem Zusammenhang Aufmerksamkeit erregt, wurde von Tekbox entwickelt. Diese Lösung besteht aus modulierten HF-Leistungsverstärkern, die von Spektrumanalysator-Tracking-Generatoren gesteuert werden. Die Verstärker von Tekbox verfügen über eingebaute Modulatoren, die die typischen Modulationsformen gemäß den geltenden Standards erzeugen können, während die Tracking-Generatoren ein CW-Ausgangssignal liefern.
Die Steuerung der Frequenz und der Ausgangsleistung des Tracking-Generators während des Tests erfolgt mithilfe der EMCview-Software von Tekbox.
Insgesamt bietet Tekbox eine kostengünstige Lösung für Pre-Compliance-Tests in Bezug auf elektromagnetische Verträglichkeit (EMV), wodurch Unternehmen die Möglichkeit erhalten, ihre Produkte auf EMV-Konformität zu prüfen.
Artikelnummer |
Frequenzbereich [MHz] |
Verstärkungsfaktor [dB] typ. |
Max. Leistung [dBm] |
Rauschfaktor [dB] typ. |
---|---|---|---|---|
3 MHz - 6000 MHz |
20 |
20 |
4.5 |
|
3 MHz - 6000 MHz |
40 |
20 |
4.5 |
|
30 kHz - 1500 MHz |
24 |
19 |
2.7 |
|

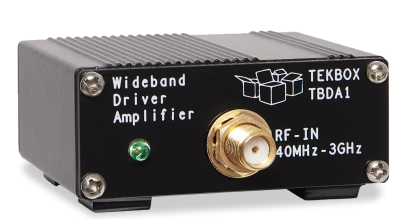

40 MHz - 3000 MHz |
20 |
22 |
4 |
|
10 MHz - 1500 MHz |
20 |
27 |
4 |
|
10 MHz - 1000 MHz |
20 |
37 |
9 |
|
150 kHz - 400 MHz |
38 |
34 |
6.1 |
