Allgemeine Informationen

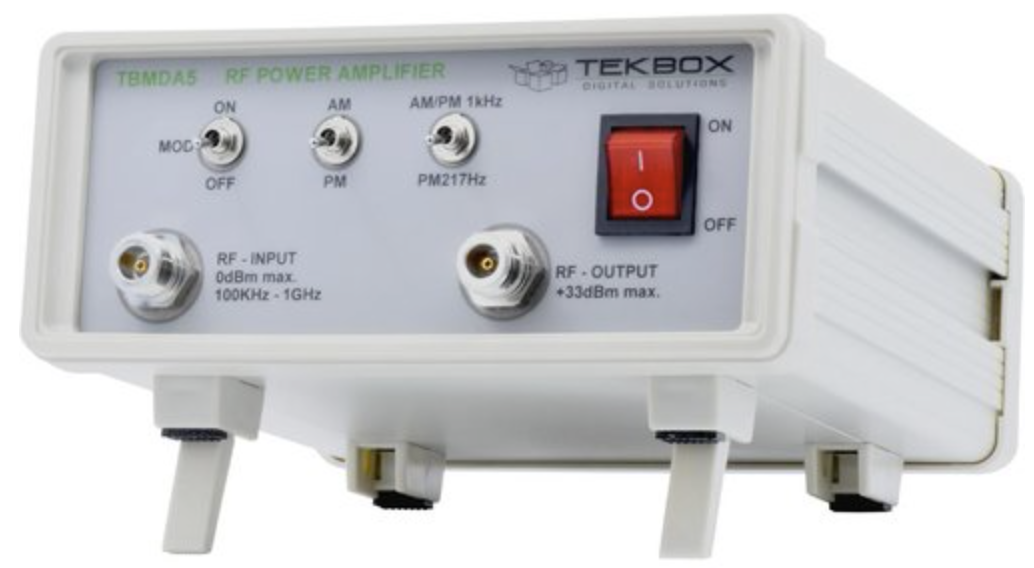

Der TBMDA5 ist ein Breitband-Treiberverstärker mit Modulationsfunktion, der die erforderliche Leistung, Bandbreite und Modulationsfunktion für Immunitätstests mit CDN's im Frequenzbereich von 150 kHz bis 400 MHz bietet. Der Verstärker kann direkt vom Tracking-Generator eines Spektrumanalysator gespeist werden.

Mit einem 1-dB-Kompressionspunkt von bis zu 2,5 W im Frequenzbereich von 150 kHz bis 400 MHz kann er Testpegel nach Klasse 1 und Klasse 2 gemäß ISO / EN 61000-4-6 erzeugen. Dank des integrierten AM-Modulators kann der TBMDA5 den Tracking-Generator als Signalquelle nutzen. Darüber hinaus verarbeitet der TBMDA5 die Ausgangssignale eines Tracking-Generators mit einer Leistung von 0 dBm. Der TBMDA5 bietet nicht nur eine integrierte Modulationsfähigkeit für 1 kHz, 80 % AM-Signale, sondern kann auch PM-Signale mit 1 kHz und 50 % Einschaltdauer erzeugen. Im PM-Modus ist er in der Lage, ein 217-Hz-Signal mit 12,5 % Tastverhältnis zu generieren, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.
