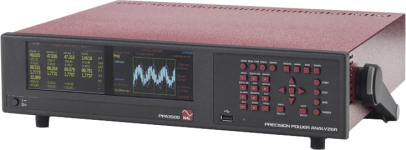

Die Leistungsanalysatoren der PPA3500-Serie gibt es in Ausführungen von 1 bis 6 Phasen. Sie sind daher insbesondere geeignet für Messaufgaben, in denen eine höhere Kanalzahl gefordert ist, z.B. bei Anwendungen mit 3-Phasen Wechselstrom. Hierzu gehören u.a die Effizienzbetrachtung von Wechselrichtern bei denen sowohl Eingangs- als auch Ausgangsleistung erfasst wird. Die zusätzlichen Eingänge für Drehzahl- und Drehmomentsensoren ermöglichen die umfassende Auswertung von elektrischen Antrieben.
Zwei Displays bieten eine noch umfangreichere Anzeige der Messergebnisse, sowohl als numerische Auflistung als auch in graphischer Darstellung.
Alle PPA Leistungsanalysatoren werden bei N4L im eigenen, nach UKAS-ISO17025-Standard zertifizierten, Kalibrierlabor geprüft und mit einen Kalibirierzertifikat ausgeliefert.
Modell |
Phasen |
Frequenzbereich |
max. Spannung |
max. Strom |
1 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
30 A |
|
1 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
20 A |
|
2 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
30 A |
|
2 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
20 A |
|
3 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
30 A |
|
3 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
20 A |
|
4 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
30 A |
|
4 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
20 A |
|
5 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
30 A |
|
5 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
20 A |
|
6 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
30 A |
|
6 |
DC, 10mHz ... 1 MHz |
1000Vrms (2500Vpk) |
20 A |
