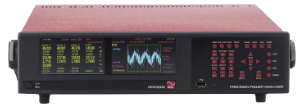

PPA3510-LC Leistungsanalysator - Low Current Modell - N4L (Newtons4th)

PPA3500 Leistungsanalysatoren




Preis auf Anfrage
  • 1 Phase
  • Frequenzbereich DC und 10mHz ... 1MHz
  • hohe Phasengenauigkeit
  • lückenlose Erfassung mit 1 MS/s Abtastrate
  • Spannungseingang 1000Vrms (2500Vpk)
  • Stromeingang 20A (interner Shunt)
  • RS232, USB, LAN Interface



Leistungsanalysator mit bis zu 6 Phasen plus Drehzahl und Drehmomenterfassung. Ideal geeignet zur Analyse von elektrischen Antrieben und Frequenzumrichtern.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Hochpräzise Shunts - bis zu 6 Phasen
In einem Großteil der Anwendungen erfolgt die Messung der Strom- und Spannungssignale über die internen Anschlüsse. Der Strompfad wird dabei gebildet durch einen speziell entwickelten, sehr induktivitätsarmen Aufbau wodurch eine äußerst genaue Messung über einen großen Frequenzbereich ermöglicht wird. Die Strombelastbarkeit des internen Shunts beträgt bei dem Leistungsanalysator PPA3510-LC bis 20A.

Mit bis zu 6 Phasen und zusätzlichen Eingängen für Drehzahl- und Drehmomentsensoren sind die PPA3500 Leistungsanalysatoren insbesondere für komplexere Messaufbauten gedacht.

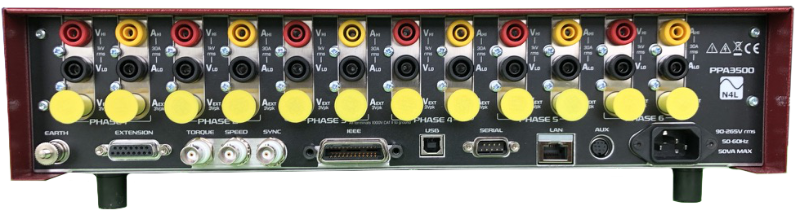

PPA3500 Rückseitezoom


Umfangreicher Zubehör für externe Strom-/Spannungsmessungen
Falls die maximalen Strom und Spannungswerte der internen Messpfade für spezifische Messaufgaben nicht ausreichend sind, besteht die Möglichkeit externe Strom-/Spannungswandler einzusetzen und die Signale über speziell hierfür vorgesehene, isolierte BNC-Buchsen einzuspeisen. Für die externe Wandlung stehen eine Vielzahl von Stromwandlern, Stromzangen, Rogowski-Spulen sowie aktiven und passiven Tastköpfen zur Verfügung.

LEM Stromwandler


Graphische Darstellung und Scope Mode
Zusätzlich zur numerischen Anzeige der Messwerte können diese auch in graphischer Form als Trendplot, Balkengraph oder Zeigerdiagramm dargestellt werden. Darüber hinaus verfügen die Geräte der PPA3500-Serie über einen Oszilloskop Modus in dem die Kurvenverläufe von Spannung und Strom angezeigt werden.

PPA Oszilloskop Anzeigezoom


Oberwellenanalyse
Die PPA Leistungsanalysatoren ermitteln die Anteile der harmonischen Schwingungen der Grundfrequenz und ermöglichen damit eine Aussage zur Verzerrung der Strom- und Spannungsverläufe.

Analyse der harmonischen Schwingungenzoom


Datalogging
Die Geräte der PPA3500-Serie verfügen über die Möglichkeit zur Aufzeichnung der erfassten Daten. Die Aufzeichnung kann sowohl intern oder auf einen USB-Stick erfolgen, oder aber mit Hilfe der Software PPA-Log. Der Anwender kann dabei festlegen welche Parameter in die Aufzeichnung einfliessen sowie das Zeitintervall einstellen. Minimal sind ca. 10ms möglich.

Datalogger Displayzoom


Energieerfassung
Ähnlich der Datalogging Funktion lässt sich auch die kumulierte Leistung über der Zeit ermitteln und aufzeichnen. Dadurch sind Langzeitbetrachtungen der Verbrauchswerte möglich.

Energieerfassungzoom


Kalibrierung - Rückführbare Genauigkeit
Alle Geräte der PPA-Leistungsanalysatoren Serien von N4L werden im eigenen, nach UKAS ISO-17025 Standard zertifizierten, Kalibrierlabor geprüft und mit einem Kalibrierzertifikat ausgeliefert.

UKAS_Certificatezoom


Zu den Geräten der PPA500 Serie gibt es hilfreiche Zubehörteile, darunter vor allem auch Stromsensoren für Messungen mit Stromstärken die nicht mehr über die internen Shunts abgebildet werden können. Zu einer detaillierten Aufstellung des verschiedenen Zubehörteile folgen Sie bitte dem Link auf die Webseite des Herstellers N4L. Selbstverständlich können Sie alle diese Zubehörteile auch direkt bei uns erwerben. Gerne beraten wir Sie für die richtige Auswahl an Zubehör.

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
