PCIe-9852 - Digitizer- PCI/PCI-Epxress - ADLINK
- 2 simultane abtastende single-ended Analog-Eingänge
- 14 Bit A/D Converter
- Abtastrate bis zu 200MS/s
- Bandbreite bis zu 100MHz
- 1 GB Arbeitsspeicher (für 2 Kanäle gemeinsam)
- Eingangsspannungsbereich: ±0.2 V / ±2 V
- Scatter-Gather DMA Funktion
- Eingangsimpedanz 50 Ω bis zu 1 MΩ (programmierbar)
- 1x externer Takteingang
- SMA-Buchsen für analoge Eingänge, Trigger und Takt
- Externer Digital-Triggereingang und Ausgang
Allgemeine Informationen

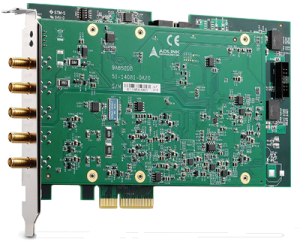

Der ADLINK PCIe-9852 ist ein 2-Kanal-14-Bit-200-MS/s-Digitalisierer für Signale mit hoher Frequenz und breitem Dynamikbereich mit einer Eingangsfrequenz von bis zu 90 MHz. Der 90 MHz breite analoge Eingang mit 50 Ω Impedanz ist für den Empfang von ±0,2 V, ±2 V oder ±10 V Hochgeschwindigkeitssignalen ausgelegt.
Mit einer PCI Express Bus-Schnittstelle und ausreichend onboard-Aufzeichnungsspeicher von bis zu 1 GB kann der PCIe-9852 problemlos simultane 2-Kanal-Datenströme verarbeiten. Mit Hochgeschwindigkeits- und Hochlinearitäts-14-Bit-A/D-Wandlern und einer hochstabilen Onboard-Referenz bietet der PCIe-9852 sowohl hohe Genauigkeit als auch hohe Dynamikleistung und eignet sich somit ideal für Anwendungen, die eine schnelle Datenerfassung erfordern, wie beispielsweise optische Faser- und LIDAR-Tests sowie die Video-Signalanalyse.
