PCIe-9846H - Digitizer- PCI/PCI-Epxress - ADLINK
- 4 simultane abtastende single-ended Analog-Eingänge
- 16 Bit A/D Converter
- Abtastrate bis zu 10MS/s, 20MS/s und 40MS/s je Kanal
- Bandbreite an 50Ω: 20Hz
- Bandbreite an 1 MΩ: 90 kHz
- 521 MB Speicherkapazität (für 4 Kanäle gemeinsam)
- Eingangsspannungsbereich: ±0.2 V/ ±1 V oder ±1V / ±5V
- Scatter-Gather DMA Funktion
- Kartenübergreifende-Sync. mit SSI-Bus
- SMA-Buchsen für analoge Eingänge, Trigger und Takt
Allgemeine Informationen

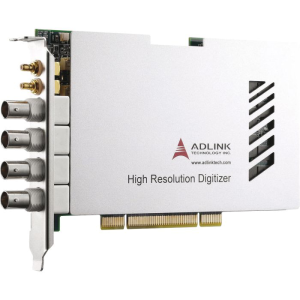

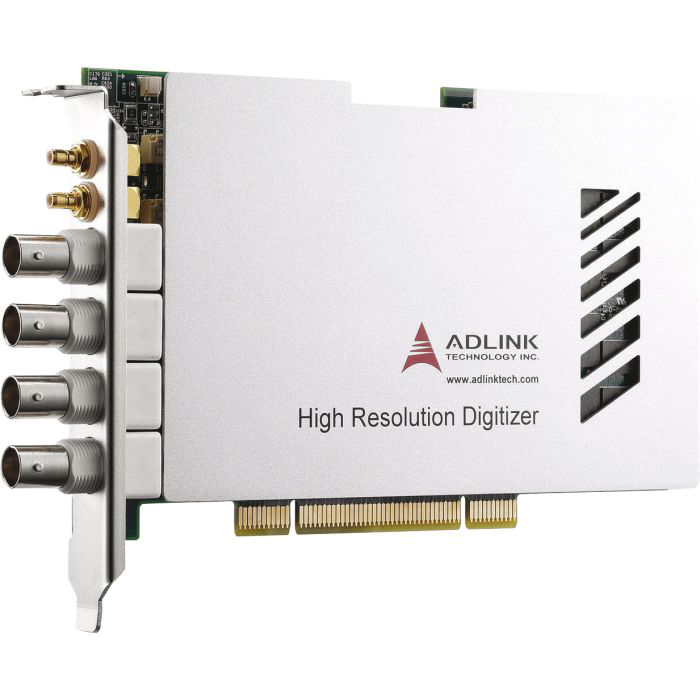

Die ADLINK PCI-9816/9846 sind 4-Kanal-Digitizer mit einer Auflösung von 16 Bit und 10MS/s bzw. 40MS/s Abtastrate. , die für die Erfassung von Signalen mit hoher Frequenz und breitem Dynamikbereich bei einer Eingangsfrequenz von bis zu 20 MHz ausgelegt sind. Der analoge Eingangsbereich kann über die Software auf ±1 V oder ±0,2 V und ±5 V oder ±1 V programmiert werden.
Mit einem großen Erfassungsspeicher von bis zu 512 MB sind die PCI-9816/PCI-9846 nicht durch die Datenübertragungsrate des PCI-Busses begrenzt und ermöglichen die Aufzeichnung von Kurvenformen über längere Zeiträume. Die PCI-9816/PCI-9846 sind mit vier hochlinearen 16-Bit-A/D-Wandlern ausgestattet, die ideal für anspruchsvolle Anwendungen mit einem hohen Dynamikbereich wie Radar, Ultraschall und SDR geeignet sind.
Für diese Geräteserie sind keine Optionen verfügbar.
Keine Einträge vorhanden
Für dieses Produkt ist kein Video vorhanden
