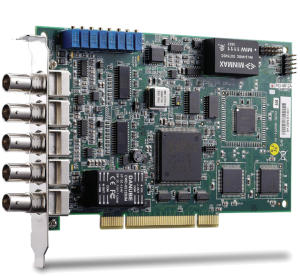

PCIe-9812 - Digitizer- PCI/PCI-Epxress - ADLINK

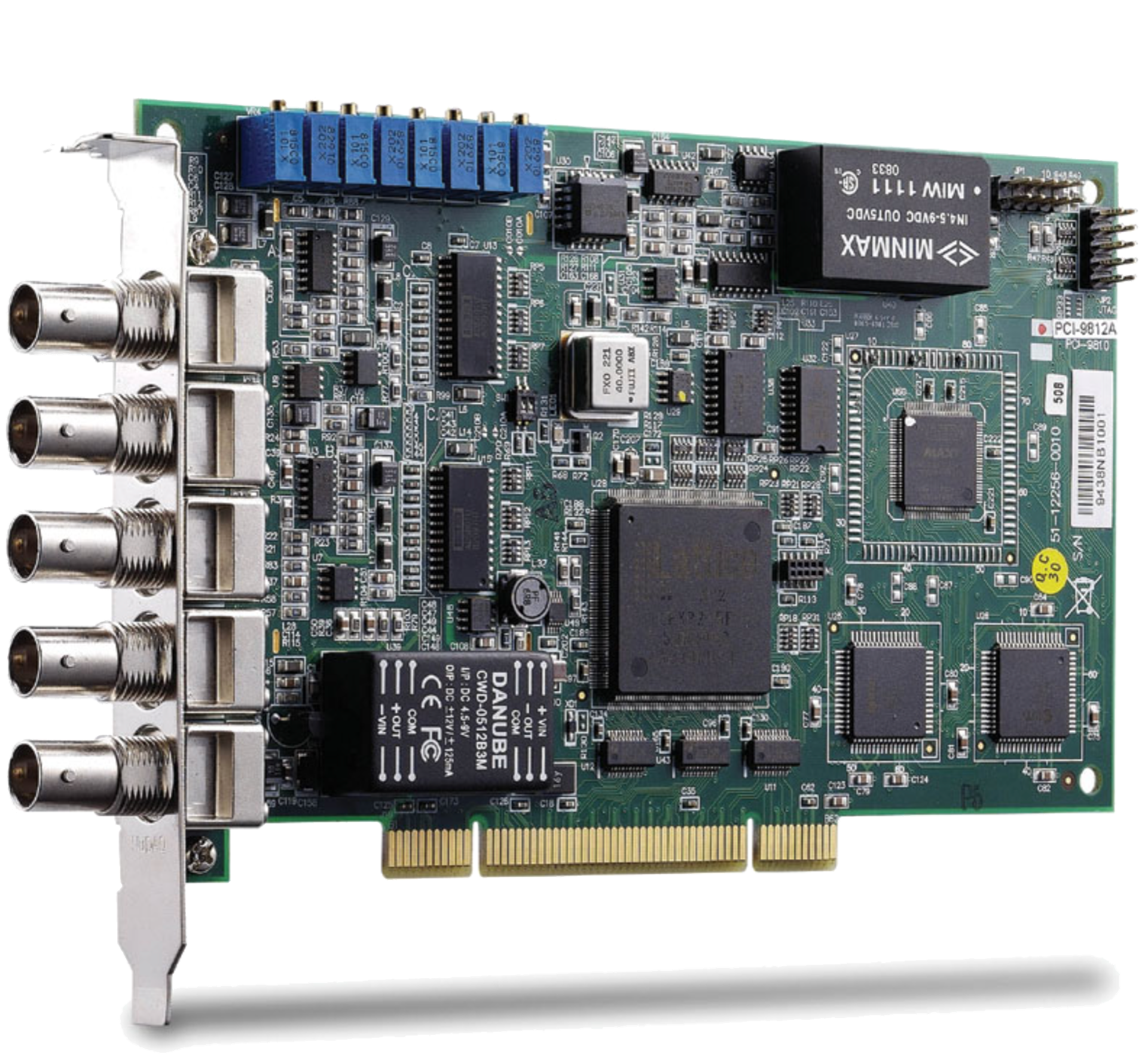

ADLINK - Digitizer - PCIe-9812 zoom


Preis auf Nachfrage € (netto zzgl. MWSt)
  • 4 single-ended Eingangskanäle
  • 12 Bit A/D Auflösung
  • bis zu 20MS/s simultanes Sampling
  • Bandbreite >17MHz (-3dB Bandbreite)
  • 32 kS A/D FIFO Buffer size
  • Bipolare Analog-Eingangs-Bereiche, ±5V, ±1V
  • Wählbare Eingangsimpedanz  bis zu 50 Ω
  • Externer Takt-Eingang
  • Für 32Bit 3,3V/ 5V PCI-Bus
  • 3 digitale TTL Eingänge
  • Busmaster DMA (analoge Eingänge)

Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Allgemeine Informationen

Die PCI-9812 und PCI-9810 von ADLINK sind analoge Eingangskarten mit simultaner 4-Kanal Abtastung, einer Abtastrate von 20 MS/s und einer Auflösung von 10 oder 12 Bit. Die Hochgeschwindigkeits-Analogeingangskanäle sind einpolig mit programmierbaren Eingangsbereichen von ±1 V, ±5 V und Eingangsimpedanzen von 50 Ω, 1,25 kΩ und 15 MΩ. Der Onboard-32-k-Sample-A/D-FIFO kann Daten puffern, um sicherzustellen, dass der Datendurchsatz von weniger als 100 MByte/s nicht überschritten wird. Wenn alle vier Kanäle mit 20 MS/s gleichzeitig arbeiten, wird jeder Abtastwert mit zwei Bytes erzeugt, was zu einem Durchsatz von 160 MByte/s (4 Kanäle * 20 M * 2 Bytes) führt, der die maximale Bandbreite des PCI-Busses von 132 MByte/s übersteigt. Um Datenverluste zu vermeiden, ist der   32 k-Sample-FIFO Buffer die Begrenzung für die Abtastanzahl.

Neben der integrierten 40-MHz-Zeitbasis können Benutzer eine externe Zeitbasis in Form eines Sinus- oder Digitalsignals verwenden. Die PCI-9810 und PCI-9812 verfügen auch über eine externe digitale Triggerung und programmierbare Analogtriggerung, wodurch der Startpunkt der Umwandlung mehrerer Karten auf externe Ereignisse synchronisiert werden kann. Die Trigger-Modi umfassen Software-Trigger, Pre-Trigger, Post-Trigger, Mittel-Trigger und Verzögerungs-Trigger, was die Möglichkeiten dieser Hochgeschwindigkeitsgeräte weiter ausbaut. ADLINKs PCI-9812 und PCI-9810 bieten eine kostengünstige und zuverlässige Datenerfassung und sind ideal für Vibrationsprüfungen, Bildverarbeitung, Ultraschallmessungen, biomedizinische Forschung, ATE und andere anspruchsvolle industrielle, wissenschaftliche und militärische Anwendungen.

Für diese Geräteserie sind keine Optionen verfügbar.

Keine Einträge vorhanden

Für dieses Produkt ist kein Video vorhanden
