RSA3045-TG - Realtime-Spektrumanalysator - Rigol

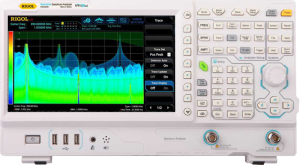

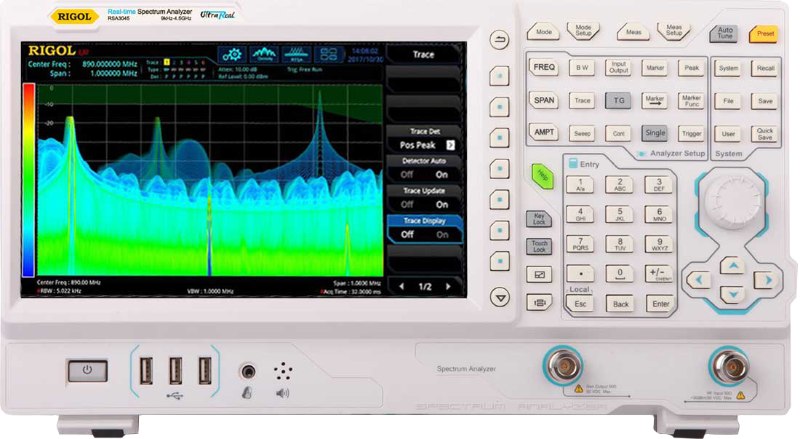

RSA3030 Realtime Spektrumanalysator - Rigolzoom
  • Frequenzbereich 9 kHz - 4,5 GHz
  • Echtzeitbandbreite bis 40 MHz
  • Auflösungsbandbreite 10 Hz (1 Hz optional)
  • < -161 dBm durchschnittl. Rauschpegel (typ.)
  • < 1,0 dB Amplitudengenauigkeit
  • Phasenrauschen -102 dBc/Hz (10 kHz)
  • Trackinggenerator
  • 10,1 Zoll Touchscreen (1024 x 600 pix)
  • USB / LAN Interface (LXI-C)

Hochwertiger Spektrumanalysator mit sehr guten Leistungsdaten und umfangreichen Analysefunktionen für anspruchsvolle Messaufgaben.

5495,00 € (netto zzgl. MWSt)

Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Herausragende Leistungsdaten
Mit einem Frequenzbereich von 9 kHz bis max. 3 GHz, einer Auflösungsbandbreite von 10 Hz und einem sehr niedrigen Rauschpegel von < -161 dBm weist der RSA3045-TG Spektrumanalysator von Rigol sehr gute Leistungsdaten auf.

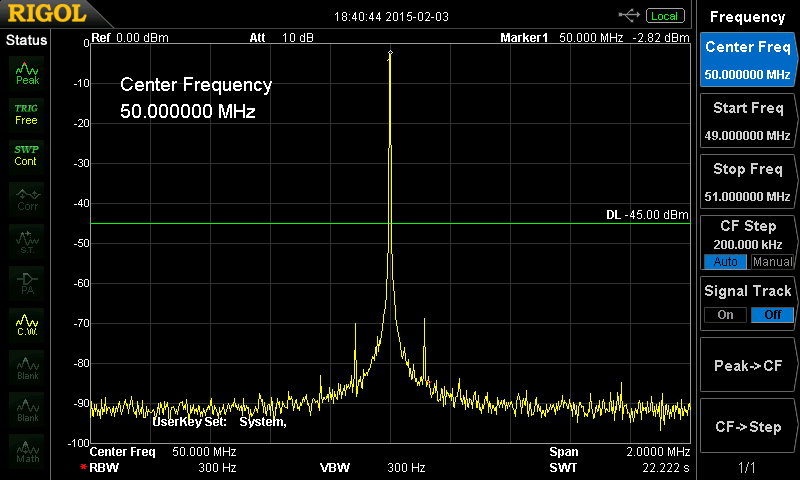

DSA800 Displayzoom


Einfache Bedienung - Übersichtliche Darstellung
Die Spektrumanalysatoren der RSA5000 Serie lassen sich auf verschiedene Weise bedienen, über das klassische Frontpanel, den Touchscreen oder alternativ mit Maus und Tastatur.

Hohe Auflösung
Mit einer Auflösungsbandbreite (RBW) zwischen 1 Hz und 3 MHz lassen sich Messsignale äußerst präzise analysieren.

Detectorzoom


Echtzeitanalyse
Neben dem klassischen Heterodyn Prinzip verfügt die RSA5000 Serie über eine Echtzeit FFT Analyse mit einer Bandbreite bis 40 MHz (25 MHz Standard) und einer 100% Erfassungswahrscheinlichkeit (POI - Probability of Intercept) von nur 7,45us. Dies ist insbesondere bei der Analyse des dynamischen Verhaltens von Funksignalen wie WLAN, Bluetooth, Radar etc. von Vorteil.

Mehrfachkurvenverläufe
Bis zu 6 Kurvenverläufe (Traces) können unabhängig voneinander aufgezeichnet und miteinander verglichen und verarbeitet werden (Mathematikfunktionen). Dies ist hilfreich für die Beurteilung unter verschiedenen Aufzeichnungs- bzw. Einsatzbedingungen.

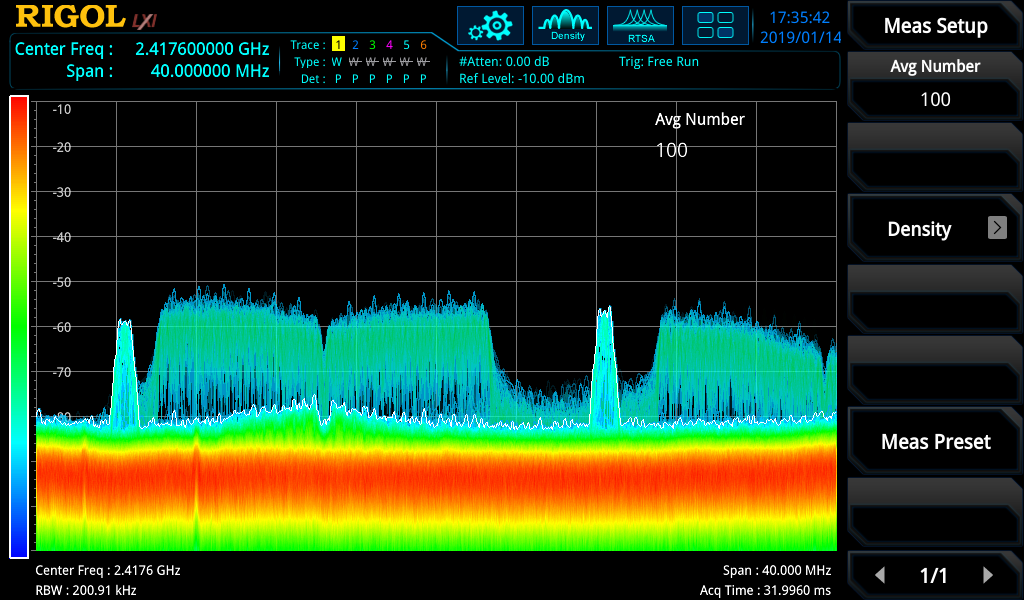

RSA5000 - Echtzeitanalysezoom

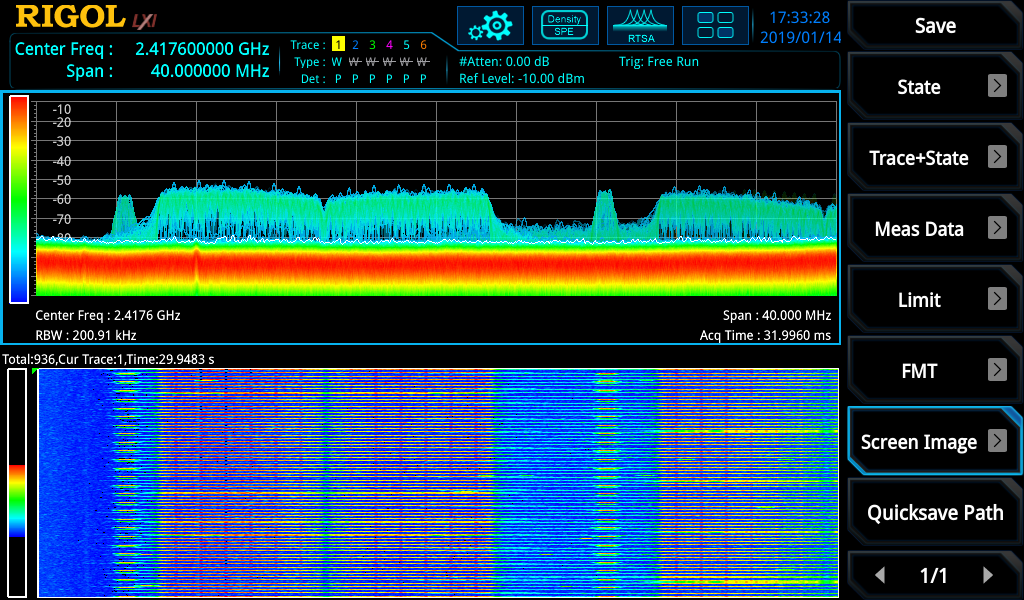

RSA5000 - Density und Wasserfall Darstellungzoom


Erweiterte Messfunktionen (optional)
Durch die optionale Erweiterung AMK (Advanced Measurement Kit) stehen umfangreiche erweiterte Messfunktionen zur Verfügung, darunter u.a. Time Domain Power, Adjacent Channel Power, Multi-Channel Power, Total Hamonic Distortion und einige andere.

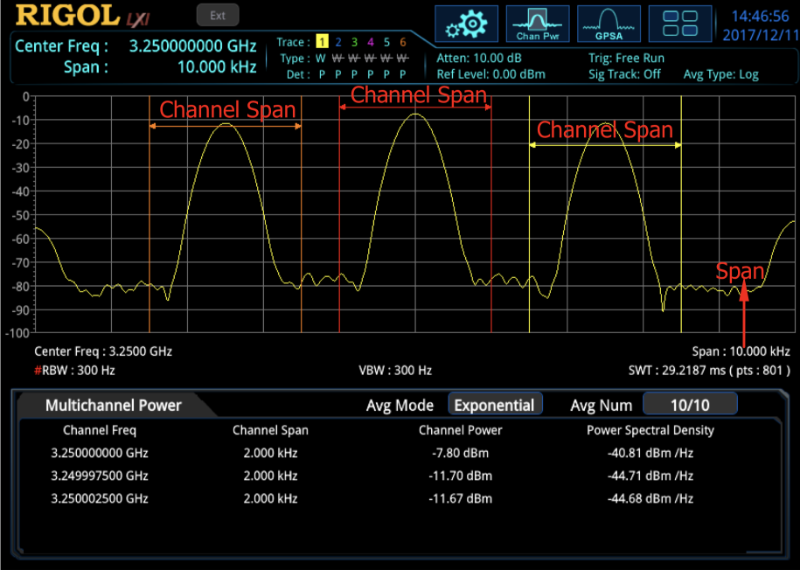

RSA - Advanced Measurement Kitzoom



Integrierter Mitlaufgenerator (Trackinggenerator)
Die Modelle der RSA5000 Serie sind optional mit einem Trackinggenerator erhältlich. So lassen sich auf einfache Weise Frequenzgänge und Filterverhalten analysieren.

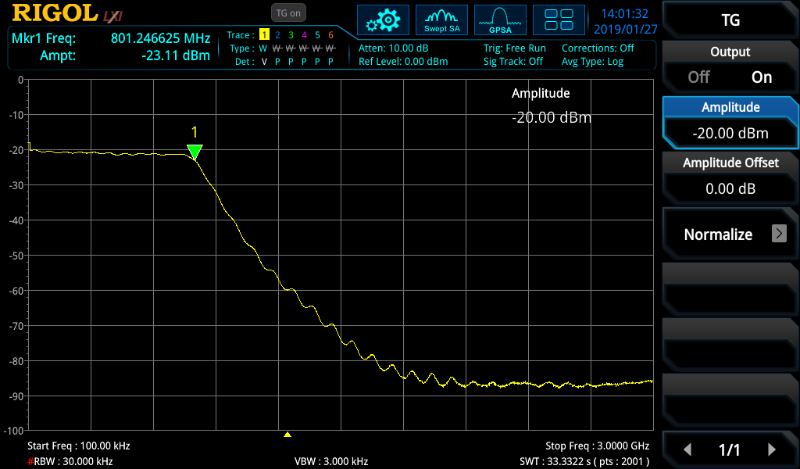

Vermessung von Filter mit Tracking Generatorzoom


Pass/Fail Test
Die erfassten Frequenzspektren können auf Über- bzw. Unterschreiten einstellbarer Grenzwerte untersucht werden. Die Grenzwertkurven können direkt im Gerät editiert werden. So lassen sich auf relativ einfache Weise EMV Pre-Compliances Tests oder Prüfungen von Netzwerken wie z.B. Filter durchführen.

Pass Fail Testzoom


Korrekturtabellen
Korrekturwerte zum Ausgleich von nichtlinearen Frequenzgängen von z.B. Kabeln und Antennen können im Gerät hinterlegt und bei der Erfassung berücksichtigt werden.

EMV Pre-Compliance Test
Die Erweiterung zur Durchführung von EMV Test umfasst die von der Norm vorgeschriebenen Filter sowie zusätzlich einen Quasi Peak Detektor der für die Bewertung in der EMV Messtechnik erforderlich ist. Diese Erweiterungen gehören beim RSA3045-TG zur Standardausstattung.



Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
