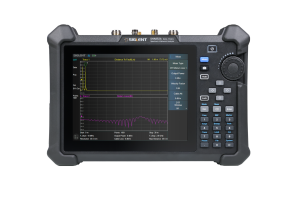

SHA851A - Portabler Spektrumanalysator - Siglent

SHA851A - Spektrumanalysator - Siglentzoom




3.910 € (netto zzgl. MWSt)
  • Frequenzbereich 9 kHz - 3,6 GHz
  • Auflösungsbandbreite 1 Hz - 10 MHz
  • < -104 dBc/Hz bei 10 kHz Offset durchschnittl. Rauschpegel (typ.)
  • Bias-Ausgang bis zu 32 VDC
  • Batterielaufzeit bist zu 4 Stunden
  • 3,2 kg Nettogewicht
  • 8,4 Zoll Touchscreen
  • integrierter Vorverstärker

Spektrumanalysator mit sehr gutem Preis-/Leistungsverhältnis und umfangreicher Ausstattung. Durch zahlreiche optionale Erweiterungen kann der SHA851A an spezifische Aufgabenstellungen angepasst werden.

BEIM KAUF EINES SHA850A GERÄTES ERHALTEN SIE EINE OPTION IHRER WAHL KOSTENLOS DAZU.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Überzeugende Leistungsdaten
Der Frequenzbereich von 9 kHz bis 3,6 GHz und eine Auflösungsbandbreite (RBW) von minimal 1 Hz bis 10 MHz sind herausragende Leistungsdaten für ein Gerät. Auch der Frequenzbereich von 100 kHz bis 3,6 GHz für Kabel- und Antenntest sowie der integrierte Vorverstärker gehören bereits zum Standard Lieferumfang.



ACPR- und Kanalleistungsmessungen

Das gemeinsame Messverhalten für kanalbasierte Kommunikationsprotokolle ermöglicht die Beschreibung der Verzerrungseigenschaften des Out-of-Band-Spektrums eines Signals, die durch nichtlineare Verzerrungen des Leistungsverstärkers verursacht werden. Diese Funktion erfordert die AMK (Advanced Measurement Kit) Option, um genaue Messungen durchzuführen. Sie ist besonders wichtig, um mögliche Störungen und Interferenzen zu identifizieren, die außerhalb des zugewiesenen Kanals auftreten können.

ACPR Measurement


Modulationsanalyse-Modus (Optional)

Mit der VNA (Vector Network Analyzer) Option können S11 und S21 einfach gemessen werden. Die maximale Anzahl von 10001 Messpunkten ermöglicht eine präzise Erfassung der Phasen- und Gruppenverzögerungsinformationen. Das Display zeigt nicht nur die Phaseninformationen an, sondern auch die Gruppenverzögerung, das Polardiagramm und das Smith-Diagramm. Dies ermöglicht eine ganzheitliche Darstellung der Messergebnisse. Darüber hinaus bietet die Funktion zur gleichzeitigen Anzeige von S11 und S21 eine einfache und intuitive Möglichkeit zur Impedanzmessung. Die VNA Option erweitert die Messmöglichkeiten und ermöglicht eine umfassende Charakterisierung von Netzwerken und Komponenten.

Modulationsanalyse-Modus (Optional)


Vektor Netzwerk Analyzer

Mit der AMA-Option können analoge Signale wie AM (Amplitudenmodulation), FM (Frequenzmodulation) und PM (Phasenmodulation) analysiert werden. Die DMA-Option ermöglicht die Analyse von digitalen Signalen wie ASK (Amplitudenumschaltmodulation), FSK (Frequenzumschaltmodulation), PSK (Phasenumschaltmodulation) und QAM (Quadratur-Amplitudenmodulation). Die EVM (Error Vector Magnitude)-Berechnung ermöglicht die Quantifizierung der Übertragungsqualität und die Identifizierung von Fehlern im Signal. Die Visualisierungsmodi umfassen Augendiagramme und Konstellationen, die eine detaillierte Darstellung des Signals bieten. Mit der AMA- / DMA-Option können komplexe Signale und Systeme umfassend untersucht und Fehler gefunden werden.

Vektor Netzwerk Analyzer


Spektrum Monitor

Mit der GPS-Antennen- und GPS-Empfänger-Option ermöglicht das System eine präzise GPS-Ortung und bietet einen Trace-Log-Recorder. Durch die Synchronisation mit einem 10 MHz Referenztakt wird eine genaue Zeitbasis gewährleistet. Auf dem Display werden verschiedene Informationen zur GPS-Anzeige angezeigt, einschließlich des Fix-Status (Ungültig oder Geschätzt), des verwendeten Systems (GNSS oder DGPS), der Anzahl der empfangenen Satelliten sowie des Breiten-, Längen- und Höhengrades. Darüber hinaus bietet das System die Möglichkeit, die GPS-Daten zu speichern, um sie später zu analysieren oder zu überprüfen, mithilfe der GPS Logging Option. Mit diesen Funktionen können genaue Positionsbestimmungen und umfassende Aufzeichnungen durchgeführt werden.

Spektrum Monitor

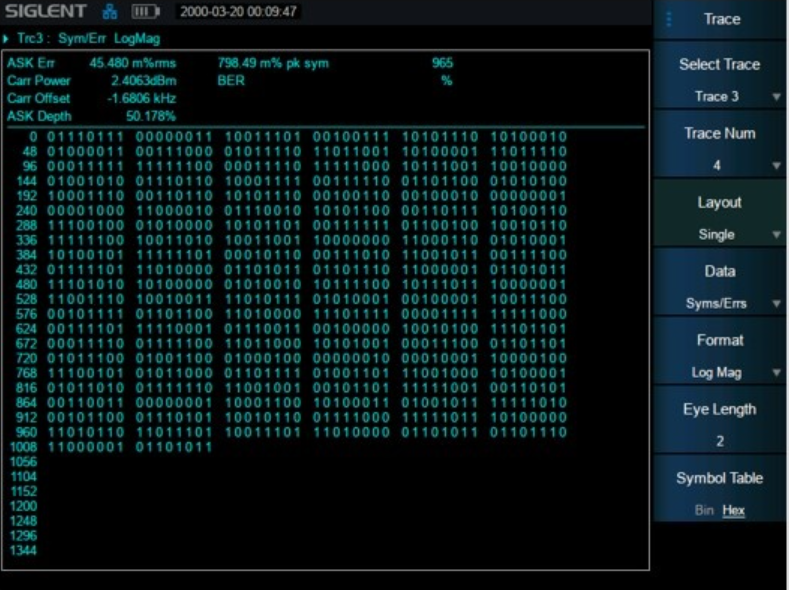

Digitale Modulationsanalyse

Mit der DMA-Option bietet das System die Möglichkeit, die Anzeige der erfassten Daten in binärer oder hexadezimaler Form darzustellen. Dadurch kann der Benutzer die Daten auf die gewünschte Weise analysieren und interpretieren. Zusätzlich ermöglicht die DMA-Option den Vergleich der erfassten Daten mit bekannten Daten, um die Bitfehlerrate (BER) zu berechnen. Durch den Vergleich der erfassten Daten mit den erwarteten Daten kann die Qualität der Übertragung bewertet und die Effizienz des Systems bewertet werden. Die DMA-Option erweitert die Funktionen des Systems und ermöglicht eine detaillierte Analyse der Datenkommunikation.

Digitale Modulationsanalyse

SHA850-DMA

SHA850-DMA Digitale Modulationsanalyse (SW)

Preis: 556,89 € (Netto)

SHA850-VNA

SHA850-VNA

Preis: 935,73 € (Netto)

SHA850-GPS

SHA850-GPS GPS-Empfänger (SW)

Preis: 159,11 € (Netto)

SHA850-AMA

SHA850-AMA Analoge Modulationsanalyse (SW)

Preis: 310,65 € (Netto)


SHA850-AMK

SHA850-AMK Erweitertes Messkit (SW)

Preis: 367,47 € (Netto)

SHA850-GPSM

SHA850-GPSM GPS-Aufzeichnung (benötigt GPS-Empfänger)

Preis: 159,11 € (Netto)


SHA850-BIAS

SHA850-BIAS DC Bias Out, 12 - 32 V (SW)

Preis: 121,23 € (Netto)

SHA850-BAT

Siglent SHA800-BAT Wiederaufladbare Lithium-Batterie

Preis: 159,11 € (Netto)

SHA800 BG Tragetasche

SHA800-BG Tragetasche

Preis: 64,40 € (Netto)
