Dieses Oszilloskop wurde durch das neue Modell WS3034z ersetzt. Informationen finden Sie hier

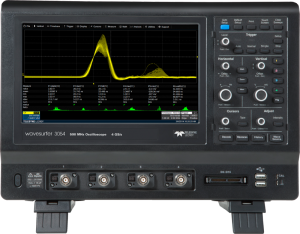

Mit dem WaveSurfer 3034 setzt Teledyne LeCroy neue Maßstäbe im Hinblick auf Preis und Leistung. Die Oszilloskope mit Bandbreiten zwischen 200 MHz bis 750 MHz und 2 bzw. 4 Kanälen bieten einen Funktionsumfang der bisher nur deutlich größeren Geräten vorbehalten war.
MAUI Bedienoberfläche - Umfangreich und dennoch Intuitiv
Für die erfolgreiche Arbeit mit einem Mittelklasse Oszilloskop ist neben einer umfangreichen Funktionsausstattung auch die einfache Bedienbarkeit ausschlaggebend. Die Geräte der WaveSurfer 3000 Klasse vereinen dies in nahezu perfekter Form. Die vielfältigen Darstellungen und Signalanalysen können sowohl über die Frontbedienelemente, Tastatur und Maus oder noch eleganter über den Touchscreen bedient werden. Die Bildschirmdarstellung ist mit einer Auflösung von 1024 x 600 Punkten detailreich und entspricht bis auf einige funktionale Inhalte exakt der Oberfläche der größeren Teledyne LeCroy Modellreihen. Der WaveSurfer 3000 verfügt über ProBus Anschlüsse zur Anschaltung der Tastköpfe. Somit können schon vorhandene aktive Tastköpfe und Stromzangen auch an diesem Gerät betrieben werden.
Um die Zukunkftssícherheit ihrer Investition zu gewährleisten können die Geräte nachträglich optional auf höhere analoge Bandbreiten erweitert werden.
LabNotebook - Die clevere Art der Dokumentation
Natürlich können Sie alle erforderlichen Informationen zu Ihrer Messung speichern, den Bildschirminhalt drucken, sowie die kompletten gemessenen Werte festhalten. Mit Labnotebook erledigen Sie all diese Aufgaben mit nur einem Knopfdruck. Und selbstverständlich können Sie Ihre gespeicherten Daten ebenso einfach zu einem späteren Zeitpunkt wieder in das Oszilloskop laden oder am PC auswerten. Labnotebook spart Zeit und erhöht die Qualität Ihrer Dokumentation.
Dekodierung von seriellen Protokollen
Für die WaveSurfer 3000 Serie sind optional Trigger und Dekodierung für die Analyse von seriellen Datenprotokollen erhältlich, darunter Embedded Protokolle wie I2C, SPI und UART. Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.
Digitale Logikanalyse - Mixed Signal Mode
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Optional können die Geräte der WaveSurfer 3000 Serie um eine 16-kanalige Logikanalyse erweitert werden. Die Logikkanäle verfügen über einen eigenen Erfassungsspeicher von 10 MPunkte/Kanal und reduzieren damit nicht den Speicherplatz für die analogen Erfassungen.
Segmentierte Erfassung und History Mode
Die individuelle Aufteilung des Erfassungsspeichers in einzelne Segmente ermöglicht eine erheblich gesteigerte Effizienz bei der Aufzeichnung bestimmter Signalformen, z.B. Pulsfolgen mit längeren Pausen. Dies erlaubt eine optimale Ausnutzung des zur Verfügung stehenden Speichers für die relevanten Signalinhalte.
Im History Mode können Sie rückwärts durch die zuletzt getätigten Erfassungen blättern und so Vergleiche zwischen den einzelnen Aufzeichnungen anstellen. Definitiv eine hilfreiche Option bei der Fehlersuche.
WaveSource - Integrierter Funktionsgenerator
Als optionale Erweiterung verfügt die WaveSurfer 3000 Oszilloskope über einen integrierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 25 MHz (Sinus). Die Bedienung erfolgt ebenfalls über die Touch-Screen Oberfläche.
Für diese Geräteserie sind keine Optionen verfügbar.
Hochspannungs-Differenztastkopf mit hoher Bandbreite und Genauigkeit, ±200V, ±400V, ±1000V und ±2000V, vier umschaltbare Eingangsteiler, bis zu 7 Meter Kabellänge, Fernsteuerung mit PS02/03, Universeller BCN Anschluss
Preis: 3250,00 €Aktiver Hochspannungs-Differenztastkopf, 25 MHz Bandbreite
Preis: 280,00 €Aktiver Hochspannungs-Differenztastkopf, 50 MHz Bandbreite
Preis: 490,00 €Aktiver Hochspannungs-Differenztastkopf, 100 MHz Bandbreite
Preis: 610,00 €Aktiver Differenztastkopf, 200 MHz Bandbreite
Preis: 3350,00 €Aktiver Tastkopf - Single-Ended, 1 GHz Bandbreite
Preis: 1590,00 €Stromzange zur Messung von AC/DC Strömen bis 30 Ampere und 50 MHz Bandbreite
Preis: 4980,00 €Stromzange mit erhöhter Empfindlichkeit zur Messung von AC/DC Strömen bis 30 Ampere und 50 MHz Bandbreite
Preis: 5705,00 €Stromzange, DC / AC bis 100 kHz, 150 A
Preis: 445,00 €Stromzange, DC / AC bis 10 kHz, 1000A/AC bzw. 1400A/DC
Preis: 282,00 €Mixed Signal Option für LeCroy Oszilloskope der WaveSurfer 3000z Serie, 16 Logikkanäle
Preis auf AnfrageDies ist nur eine Auswahl der Zubehörteile die für dieses Gerät empfohlen werden. Weiteres Zubehör finden Sie hier
