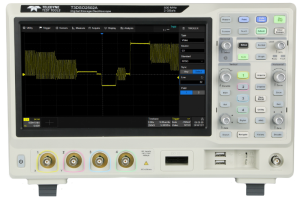

Das T3DSO2104A Oszilloskop von Teledyne Test Tools bietet sehr umfangreiche Leistungen zu einem guten Preis und ist daher gleichermaßen für den Einsatz in Forschung und Lehre als auch für Anwendungen in der Industrie bestens geeignet.
Intuitives Arbeiten über Touch-Screen und Bedienelemente
Eine der wesentlichen Eigenschaften eines guten Oszilloskops sind eine einfache und intuitive Bedienung. Dabei kommt es sowohl auf die übersichtliche und korrekte Darstellung der erfassten Messwerte als auch eine einfache Auswahl der verfügbaren Gerätefunktionen an. Das Bedienkonzept des T3DSO2104A erfüllt diese Anforderungen durch eine Kombination aus hochauflösendem Touch-Screen und Bedienelementen zur direkten und schnellen Auswahl der gewünschten Funktionen.
Darüber hinaus kann das Gerät auch mit dem integrierten Webserver oder Remote Kommandos über die USB oder LAN Schnittstelle ferngesteuert betrieben werden.
Dekodierung von seriellen Protokollen
Die Geräte der T3DSO2000A Serie verfügen über eine Vielzahl an Dekodern für die Analyse von seriellen Datenprotokollen. Zur Standardausstattung gehören die Embedded Protokolle wie I2C, SPI und UART sowie die Automotive Protokolle CAN und LIN. Darüber hinaus sind Decoder für die folgenden Protokolle optional erhältlich - CAN FD, Flexray, Sent, MIL-Std 1553B, I2S.
Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.
Digitale Logikanalyse - Mixed Signal Mode
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Oszilloskope der T3DSO2000A Serie verfügen optional über 16 digitale Logikkanäle. Die digitalen Eingänge verfügen über eine Speichertiefe von 50 MPunkte/Kanal und können die Signale mit max. 500 MS/s abtasten.
Integrierter Funktionsgenerator
Als optionale Erweiterung verfügen die Oszilloskope der T3DSO2000A Serie über einen integrierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 50 MHz (Sinus). Darüber hinaus können mit der Software Easy Wave auch arbiträre Kurvenverläufe erzeugt und mit einer Auflösung von 14 Bit und 125 MS/s wiedergegeben werden.
Umfangreiche Analysefunktionen
Neben über 50 verschiedenen Messparametern zur automatischen Signalauswertung verfügt das T3DSO2104A Oszilloskop über weitere Analysefunktionen wie Bode Plot zur Vermessung von Filtern und Baugruppen, Maskentest, Leistungsanalyse u.v.m.
Schnelle Updaterate
Mit bis zu 120.000 Kurven pro Sekunde bleiben ihnen keine Signaldetails mehr verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen und darstellen.
Im Sequence Mode sind sogar bis 500.000 Erfassungen/s möglich
Protokolldekoder für I2C, SPI, UART, CAN und LIN, die Leistungsanalyse-Funktion sowie der integrierte
Funktions-/Arbiträrgenerator sind bereits im Standard-Lieferumfang enthalten.
Mixed Signal Option zur Logikanalyse für Geräte der T3DSO2000A Serie von Teledyne Test Tools
Preis: 420,00 €T3DSO2000-LS - Digital Probe Set für Teledyne Test Tools Oszilloskope der Serien T3DSO2000A und T3DSO3000
Preis: 515,00 €Hochspannungs-Differenztastkopf mit hoher Bandbreite und Genauigkeit, ±200V, ±400V, ±1000V und ±2000V, vier umschaltbare Eingangsteiler, bis zu 7 Meter Kabellänge, Fernsteuerung mit PS02/03, Universeller BCN Anschluss
Preis: 3250,00 €Aktiver differenzieller Hochspannungstastkopf, 100 MHz Bandbreite, max. 700Vpp, USB Versorgung
Preis: 169,00 €Aktiver differenzieller Hochspannungstastkopf, 100 MHz Bandbreite, max. 1300Vpp, USB Versorgung
Preis: 185,00 €Aktiver Hochspannungs-Differenztastkopf, 25 MHz Bandbreite
Preis: 280,00 €Aktiver Hochspannungs-Differenztastkopf, 50 MHz Bandbreite
Preis: 490,00 €Aktiver Hochspannungs-Differenztastkopf, 100 MHz Bandbreite
Preis: 610,00 €Stromzange AC/DC, 800kHz Bandbreite, max. 100A, USB Versorgung
Preis: 235,00 €Stromzange AC/DC, 2,5 MHz Bandbreite, max. 100A, USB Versorgung
Preis: 360,00 €Stromzange, DC / AC bis 100 kHz, 150 A
Preis: 445,00 €Dies ist nur eine Auswahl der Zubehörteile die für dieses Gerät empfohlen werden. Weiteres Zubehör finden Sie hier
