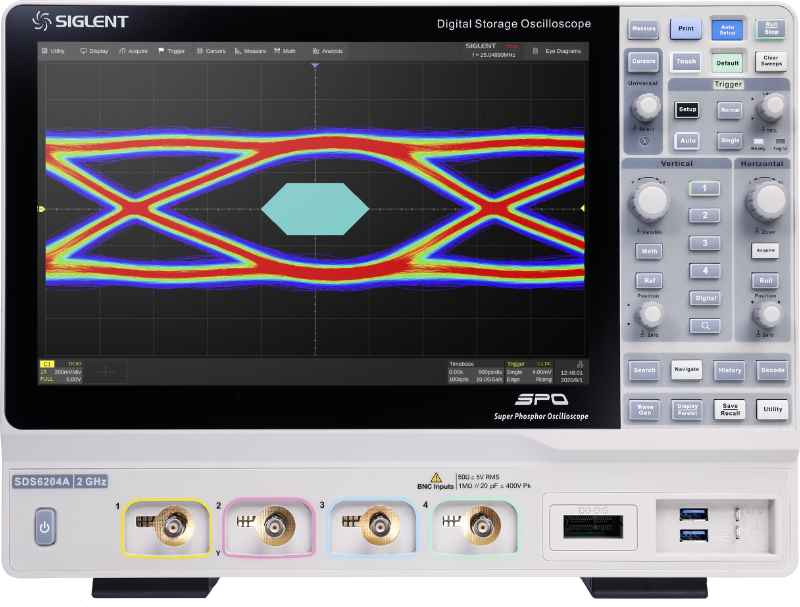

SDS6204A - Siglent

Siglent SDS6000A Oszilloskopzoom




9980,00 € (netto zzgl. MWSt)
  • 4 Kanäle
  • 2 GHz analoge Bandbreite
  • 5 GS/s Abtastrate auf allen Kanälen
  • max. 500 MPunkte/Kanal Erfassungsspeicher
  • 12,1 Zoll kapazitives Touch-Screen Display (1280 x 800)
  • 16 digitale Kanäle (optional)  bis 1,25 GS/s
  • Dekodierung von seriellen Protokollen
  • Über 50 Messparameter mit Statistik und Histogramm
  • Augendiagramm und Jitteranalyse (optional)
  • USB / LAN Interface
  • integrierter WebServer

Die Geräte der SDS6000A Serie bilden das obere Segment der Siglent Oszilloskope Serien und sind ausgelegt für anspruchsvolle Messaufgaben mit hohen Bandbreitenanforderungen.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Intuitives Arbeiten über Touch-Screen und Bedienelemente
Eine der wesentlichen Eigenschaften eines leistungsfähigen Oszilloskops sind eine einfache und intuitive Bedienung. Dabei kommt es sowohl auf die übersichtliche und korrekte Darstellung der erfassten Messwerte als auch eine einfache Auswahl der verfügbaren Gerätefunktionen an. Das Bedienkonzept des SDS6204A erfüllt diese Anforderungen durch eine Kombination aus hochauflösendem Touch-Screen und Bedienelementen zur direkten und schnellen Auswahl der gewünschten Funktionen. Das 12,1 Zoll große Display mit einer Auflösung von 1280 x 800 Pixeln ermöglicht eine detaillierte Darstellung der erfassten Signale und Auswertungen.

Dekodierung von seriellen Protokollen
Die Geräte der SDS6000A Serie verfügen über eine Vielzahl an Dekodern für die Analyse von seriellen Datenprotokollen. Zur Standardausstattung gehören die Embedded Protokolle wie I2C, SPI und UART sowie die Automotive Protokolle CAN und LIN. Darüber hinaus sind Decoder für die folgenden Protokolle optional erhältlich - CAN FD, Flexray, Sent, MIL-Std 1553B, I2S.

Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.

SDS2000X Plus - I2C Decodingzoom


Untersuchungen zur Signalintegrität
Mit der Softwareoption SDS6000Pro-EJ stehen auf dem Oszilloskop Werkzeuge zur Vermessung von Augendiagrammen und zur Jitteranalyse zur Verfügung. Umfangreiche Funktionen wie Taktrückgewinnung, Aufspaltung der Jittermessungen in die einzelnen Komponenten sowie ein Maskentest für das Augendiagramm ermöglichen die Vermessung und Bewertung von Datenübertragungskanälen.

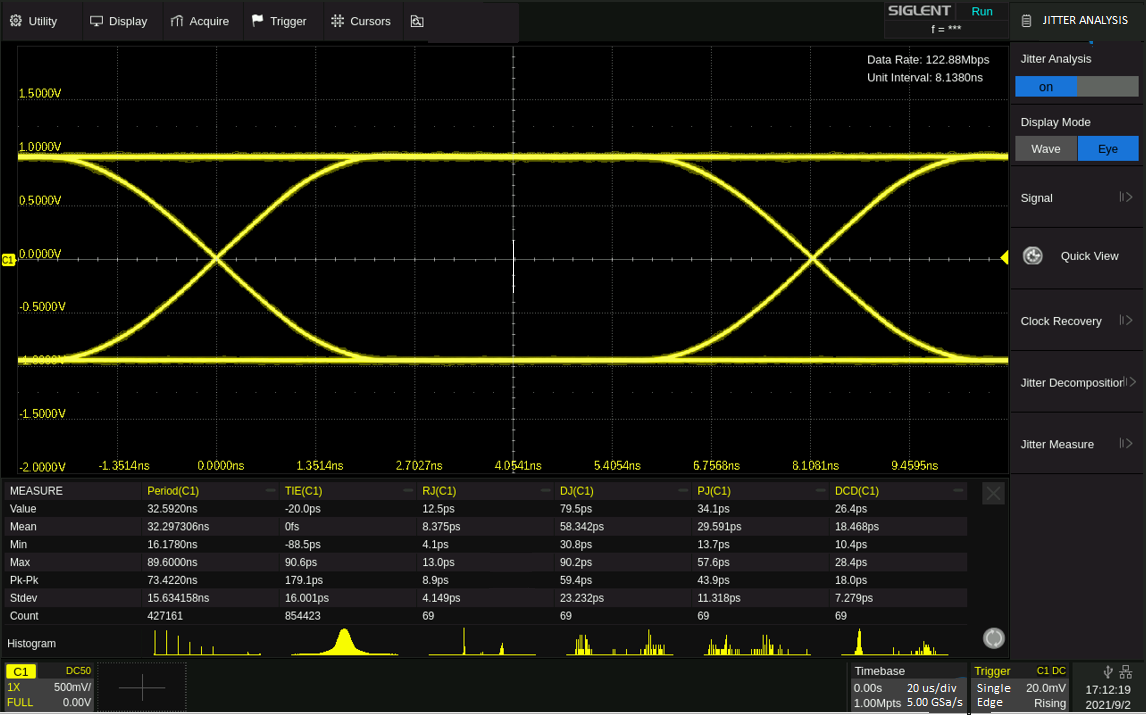

SDS6000A - Augendiagramm und Jitteranalysezoom


Digitale Logikanalyse - Mixed Signal Mode (optional)
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Oszilloskope der SDS6000A Serie verfügen optional über 16 digitale Logikkanäle. Die digitalen Eingänge verfügen über eine Speichertiefe von 62,5 MPunkte/Kanal und können die Signale mit max. 1,25 GS/s abtasten.

SDS2000X Plus - Mixed Signalzoom


Umfangreiche Analysefunktionen
Das SDS6204A Oszilloskop von Siglent verfügt über Analysefunktionen wie den Bode Plot zur Vermessung von Filtern und Baugruppen, Maskentest, History Mode, optionale Leistungsanalyse, Frequenzzähler, DVM u.v.m.

SDS2000X Plus -  Bode Plotzoom


Signalauswertung mit Parametermessungen und Mathematikfunktionen
Für die automatische Ermittlung relevanter Signalparameter stehen auf dem SDS6204A über 50 Messfunktionen mit statistischer Auswertung und Histogramm zur Verfügung. Zusätzlich können auf bis zu 4 Mathematikkanälen weitere Analysen durchgeführt werden, darunter auch die FFT mit bis zu 8 MPunkten.

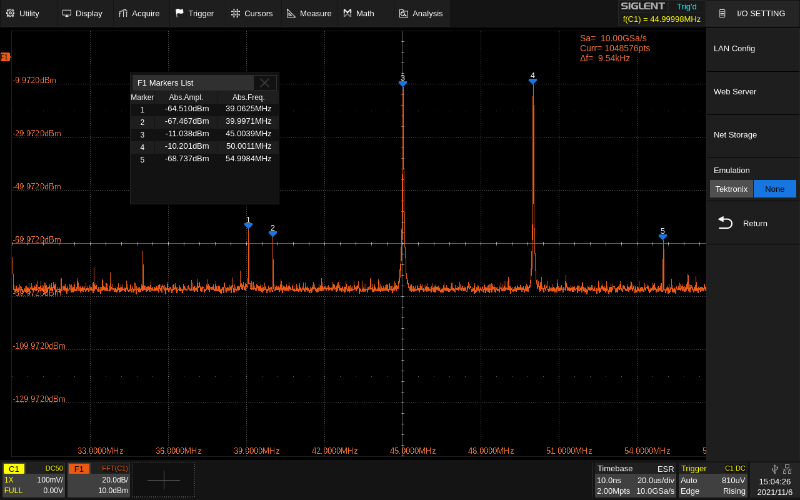

SDS6000A - Fast Fourier Transformationzoom


Schnelle Updaterate
Mit bis zu 170.000 Kurven pro Sekunde bleiben ihnen keine Signaldetails mehr verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen und darstellen.

Im Sequence Mode sind sogar bis 700.000 Erfassungen/s möglich

SDS2000X Plus - Modulationzoom


Optionaler Funktionsgenerator
Als optionale Erweiterung verfügen die Oszilloskope der SDS6000A Serie über einen kompakten, externen USB-basierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 25 MHz (Sinus). Darüber hinaus können mit der Software Easy Wave auch arbiträre Kurvenverläufe erzeugt und mit einer Auflösung von 14 Bit und 125 MS/s wiedergegeben werden.

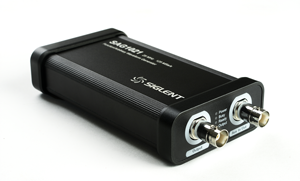

SDS5000X - Funktions-Arbiträrgenerator-Modulzoom


Remote Betrieb und Programmierung
Egal ob das Gerät an Ihrem Arbeitsplatz oder weiter entfernt z.B an einem Prüfstand steht, über den integrierten WebServer kann das SDS6204A auch aus der Ferne über einen Browser gesteuert werden.

Selbstverständlich ist auch eine Kontrolle des Oszilloskops über USB oder LAN mit Hilfe der integrierten Programmierschnittstelle möglich.

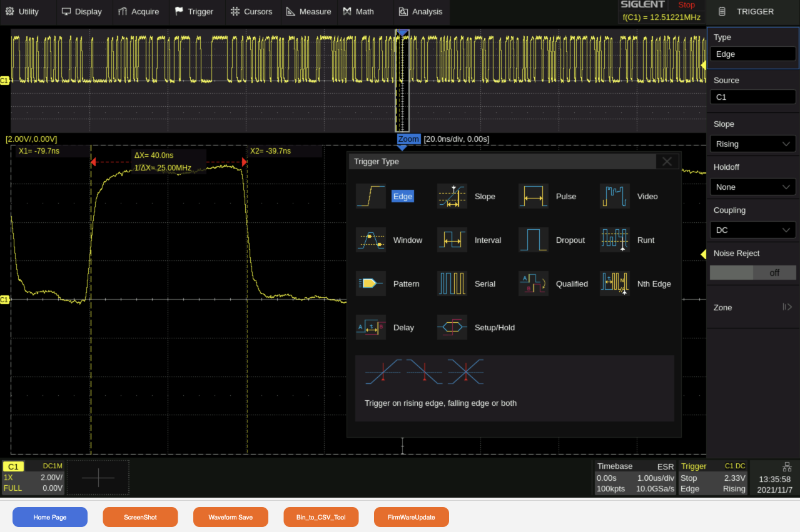

SDS6000A WebServerzoom


Die Protokolldekoder für I2C, SPI, UART, CAN und LIN sind bereits im Standard-Lieferumfang enthalten.

Hardware Erweiterungen

Tastköpfe

Stromzangen

Dies ist nur eine Auswahl der Zubehörteile die für dieses Gerät empfohlen werden. Weiteres Zubehör finden Sie hier

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
