SDS5104X - Oszilloskop - Siglent

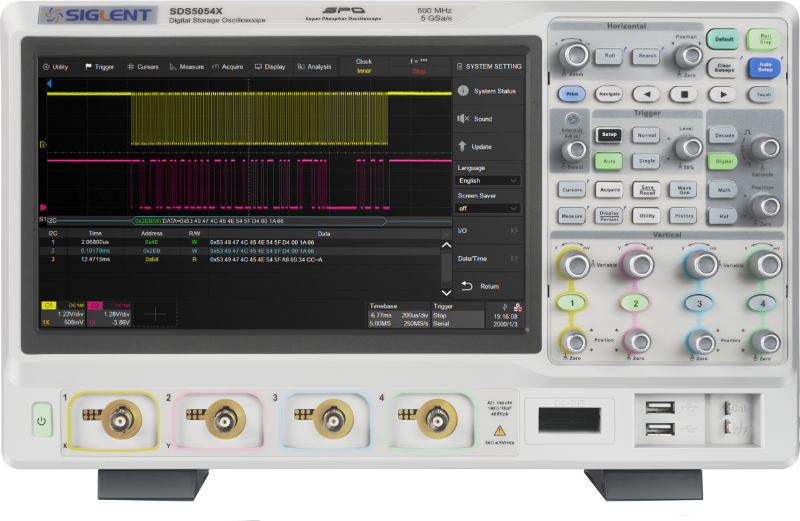

SDS5000X Plus  Frontansichtzoom




6359,00 € (netto zzgl. MWSt)
  • 4 Kanäle
  • 1 GHz analoge Bandbreite
  • max. 5 GS/s Abtastrate
  • max. 250 MPunkte/Kanal Erfassungsspeicher
  • 10,1 Zoll kapazitives Touch-Screen Display (1024 x 600)
  • 16 digitale Kanäle (optional)  bis 1,25 GS/s
  • Dekodierung von seriellen Protokollen
  • Über 50 Messparameter mit Statistik und Histogramm
  • Upgrade der Analogbandbreite (optional)
  • USB / LAN Interface
  • integrierter WebServer

Die Oszilloskope der SDS5000X Serie gibt es mit Bandbreiten von 350 MHz bis 1 GHz, sowohl in 2-kanaliger als auch in 4-kanaliger Ausführung. Umfangreiche Funktionalität sowie die übersichtliche Arbeit mit Touch-Screen und Frontbedienelementen machen diese Serie zu einem Allrounder im mittleren Marktsegment.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Intuitives Arbeiten über Touch-Screen und Bedienelemente
Eine der wesentlichen Eigenschaften eines guten Oszilloskops sind eine einfache und intuitive Bedienung. Dabei kommt es sowohl auf die übersichtliche und korrekte Darstellung der erfassten Messwerte als auch eine einfache Auswahl der verfügbaren Gerätefunktionen an. Das Bedienkonzept des SDS5104X erfüllt diese Anforderungen durch eine Kombination aus hochauflösendem Touch-Screen und Bedienelementen zur direkten und schnellen Auswahl der gewünschten Funktionen.

Darüber hinaus kann das Gerät auch mit dem integrierten Webserver oder Remote Kommandos über die USB oder LAN Schnittstelle ferngesteuert betrieben werden.

Dekodierung von seriellen Protokollen
Die Geräte der SDS5000X Plus Serie verfügen über eine Vielzahl an Dekodern für die Analyse von seriellen Datenprotokollen. Zur Standardausstattung gehören die Embedded Protokolle wie I2C, SPI und UART sowie die Automotive Protokolle CAN und LIN. Darüber hinaus sind Decoder für die folgenden Protokolle optional erhältlich - CAN FD, Flexray, Sent, MIL-Std 1553B, I2S.

Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.

SDS2000X Plus - I2C Decodingzoom


Digitale Logikanalyse - Mixed Signal Mode
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Oszilloskope der SDS5000X Serie verfügen optional über 16 digitale Logikkanäle. Die digitalen Eingänge verfügen über eine Speichertiefe von 62,5 MPunkte/Kanal und können die Signale mit max. 1,25 GS/s abtasten.

SDS2000X Plus - Mixed Signalzoom


Optionaler Funktionsgenerator
Als optionale Erweiterung verfügen die Oszilloskope der SDS5000X Serie über einen kompakten, externen USB-basierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 25 MHz (Sinus). Darüber hinaus können mit der Software Easy Wave auch arbiträre Kurvenverläufe erzeugt und mit einer Auflösung von 14 Bit und 125 MS/s wiedergegeben werden.

SDS5000X - Funktions-Arbiträrgenerator-Modulzoom


Umfangreiche Analysefunktionen
Neben über 50 verschiedenen Messparametern zur automatischen Signalauswertung verfügt das SDS5104X Oszilloskop über weitere Analysefunktionen wie Bode Plot zur Vermessung von Filtern und Baugruppen, Maskentest, Leistungsanalyse u.v.m.

SDS2000X Plus -  Bode Plotzoom


Schnelle Updaterate
Mit bis zu 110.000 Kurven pro Sekunde bleiben ihnen keine Signaldetails mehr verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen und darstellen.

Im Sequence Mode sind sogar bis 500.000 Erfassungen/s möglich

SDS2000X Plus - Modulationzoom


Die Protokolldekoder für I2C, SPI, UART, CAN und LIN sind bereits im Standard-Lieferumfang enthalten.

Mixed Signal Erweiterung

Tastköpfe

Stromzangen

Dies ist nur eine Auswahl der Zubehörteile die für dieses Gerät empfohlen werden. Weiteres Zubehör finden Sie hier

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
