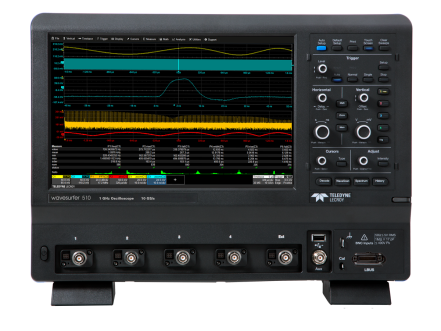

WaveSurfer 510 - Teledyne LeCroy
- 4 Kanäle
- 1 GHz analoge Bandbreite
- 10 GS/s Abtastrate
- max. 32 MPunkte Erfassungsspeicher
- 12,1 Zoll Touch-Screen Display (1280 x 800)
- Umfangreiche Messparameter mit Statistik und Histogramm
- 18 oder 36 digitale Kanäle (optional)
- Dekodierung von seriellen Protokollen (optional)
- USB / LAN / HDMI / DisplayPort
Der WaveSurfer 510 ist mit seinen beeindruckenden Leistungsdaten und dem einfachen Bedienkonzept das ideale Gerät für anspruchsvolle Messaufgaben im mittleren Leistungssegment.
MAUI mit One Touch Bedienoberfläche
Nicht nur die Leistungsdaten sind ausschlaggebend für den schnellen und reibungslosen Umgang mit einem komplexen Messgerät. Auch die Darstellung und die Bedienbarkeit sind entscheidend für eine erfolgreiche Arbeit. Das brillante Display mit einer Auflösung von 1280 x 800 Punkten und kapazitivem Touchscreen ist sowohl für die Darstellung der gemessenen Signale als auch für die Auswahl und Steuerung der Gerätefunktionen ausschlaggebend. Die bereits bei vielen Modellen bewährte Bedienoberfläche MAUI wurde ergänzt um die One Touch Gestensteuerung. Dadurch wurde die Gerätebedienung nochmals deutlich vereinfacht. Wesentliche Einstellungen sind nun in wenigen Handgriffen erledigt.
Dekodierung von seriellen Protokollen
Für den WaveSurfer 510 sind optional Trigger und Dekodierung für die Analyse von vielen seriellen Datenprotokollen erhältlich, darunter Embedded Protokolle wie I2C, SPI und UART, Automotive Bussysteme wie CAN, LIN und FlexRay sowie viele weitere. Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.
Digitale Logikanalyse - Mixed Signal Mode

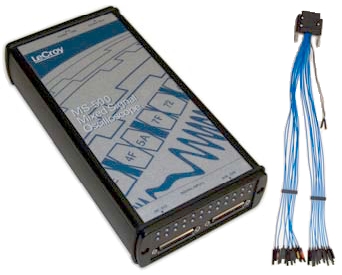

Durch den integrierten LeCroy Bus Anschluss kann der WS510 optional um digitale Kanäle erweitert werden. Die Mixed Signal Erweiterungen MS-250 bzw. MS-500 und MS-500-36 bieten 18 bzw. 36 digitale Kanäle mit einer Abtastrate von bis zu 2 GS/s und einem eigenen Erfassungsspeicher von max. 50 MPunkten/Kanal. Der Erfassungsspeicher im Oszilloskop steht somit weiterhin komplett für die Aufzeichnung der analogen Kanäle zur Verfügung.
LabNotebook - Die clevere Art der Dokumentation
Natürlich können Sie alle erforderlichen Informationen zu Ihrer Messung speichern, den Bildschirminhalt drucken, sowie die kompletten gemessenen Werte festhalten. Mit Labnotebook erledigen Sie all diese Aufgaben mit nur einem Knopfdruck. Und selbstverständlich können Sie Ihre gespeicherten Daten ebenso einfach zu einem späteren Zeitpunkt wieder in das Oszilloskop laden oder am PC auswerten. Labnotebook spart Zeit und erhöht die Qualität Ihrer Dokumentation.
Segmentierte Erfassung und History Mode
Die individuelle Aufteilung des Erfassungsspeichers in einzelne Segmente ermöglicht eine erheblich gesteigerte Effizienz bei der Aufzeichnung bestimmter Signalformen, z.B. Pulsfolgen mit längeren Pausen. Dies erlaubt eine optimale Ausnutzung des zur Verfügung stehenden Speichers für die relevanten Signalinhalte.
Im History Mode können Sie rückwärts durch die zuletzt getätigten Erfassungen blättern und so Vergleiche zwischen den einzelnen Aufzeichnungen anstellen. Definitiv eine hilfreiche Option bei der Fehlersuche.
Tastköpfe
-
19.01.2014 BumbleBee - Hochspannungs-Differenztastkopf - PMK
Hochspannungs-Differenztastkopf mit hoher Bandbreite und Genauigkeit, ±200V, ±400V, ±1000V und ±2000V, vier umschaltbare Eingangsteiler, bis zu 7 Meter Kabellänge, Fernsteuerung mit PS02/03, Universeller BCN Anschluss
Preis: 3250,00 € -
19.01.2014 HVD3102A - Hochspannungs-Differenztastkopf - Teledyne LeCroy
Hochspannungs-Differenztastkopf, 25 MHz Bandbreite, zur sicheren Messung von hohen Spannungen mit dem Oszilloskop
Preis: 2990,00 € -
19.01.2014 HVD3106A - Hochspannungs-Differenztastkopf - Teledyne LeCroy
Hochspannungs-Differenztastkopf, 120 MHz Bandbreite, max. Differenzspannung 1500V
Preis: 3130,00 € -
19.01.2014 ZD200 - Aktiver Differenztastkopf - Teledyne LeCroy
Aktiver Differenztastkopf, 200 MHz Bandbreite
Preis: 3350,00 € -
19.01.2014 ZD500 - Aktiver Differenztastkopf - Teledyne LeCroy
Aktiver Differenztastkopf, 500 MHz Bandbreite
Preis: 5210,00 € -
19.01.2014 ZD1000 - Aktiver Differenztastkopf - Teledyne LeCroy
Aktiver Differenztastkopf, 1GHz Bandbreite
Preis: 6850,00 € -
19.01.2014 ZD1500 - Aktiver Differenztastkopf - Teledyne LeCroy
Aktiver Differenztastkopf, 1,5GHz Bandbreite
Preis: 8770,00 € -
19.01.2014 ZS1000 - Aktiver Tastkopf - Single-Ended - Teledyne LeCroy
Aktiver Tastkopf - Single-Ended, 1 GHz Bandbreite
Preis: 1590,00 €
Stromzangen
-
19.01.2014 CP030 - Stromzange - Teledyne LeCroy
Stromzange zur Messung von AC/DC Strömen bis 30 Ampere und 50 MHz Bandbreite
Preis: 4980,00 € -
19.01.2014 CP030A - Stromzange - Teledyne LeCroy
Stromzange mit erhöhter Empfindlichkeit zur Messung von AC/DC Strömen bis 30 Ampere und 50 MHz Bandbreite
Preis: 5705,00 € -
19.01.2014 CP031 - Stromzange - Teledyne LeCroy
Stromzange zur Messung von AC/DC Strömen bis 30 Ampere und 100 MHz Bandbreite
Preis: 6830,00 € -
19.01.2014 CP031A - Stromzange - Teledyne LeCroy
Stromzange mit erhöhter Empfindlichkeit zur Messung von AC/DC Strömen bis 30 Ampere und 100 MHz Bandbreite
Preis: 7600,00 € -
19.01.2014 CP150 - Stromzange - Teledyne LeCroy
Stromzange zur Messung von AC/DC Strömen bis 150 Ampere - max. 10MHz
Preis: 6840 € -
19.01.2014 CP500 - Stromzange - Teledyne LeCroy
Stromzange zur Messung von AC/DC Strömen bis 500 Ampere - max. 2 MHz
Preis: 7180,00 €
Mixed Signal Erweiterungen
Keine Einträge vorhanden
