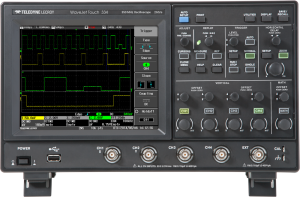

WaveJet Touch 354T - Teledyne LeCroy

WaveJet Touchzoom
  • 4 Kanäle
  • 500 MHz analoge Bandbreite
  • max. 2 GS/s Abtastrate
  • 2,5 MPunkte/Kanal Erfassungsspeicher
  • 7,5 Zoll Display
  • 26 automatische Messparameter
  • Replay Mode
  • USB, GPIB und Ethernet Schnittstelle für Speicherung, Druck und Fernsteuerung

Die neue Modellreihe der bewährten WaveJet Serie wurde erweitert um eine Touch-Screen Bedienung sowie eine umfangreiche Schnittstellenausstattung. Der WaveJet Touch ist ein Allround-Gerät für den mittleren Frequenzbereich.

Nicht mehr lieferbar


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

26 Parameter für automatische Messungen
Eine Vielzahl von Signalparametern wie Anstiegszeit, Pulsbreite, Frequenz und Tastverhältnis lassen sich mit dem WaveJet Touch automatisch vermessen. Die 26 zur Verfügung stehenden Parameter werden auf dem Display angezeigt und laufend aktualisiert. Damit wird die Signalanalyse nicht nur schneller sondern auch präziser. Selbstverständlich stehen auch Cursorfunktionen zur manuellen Messung zur Verfügung.

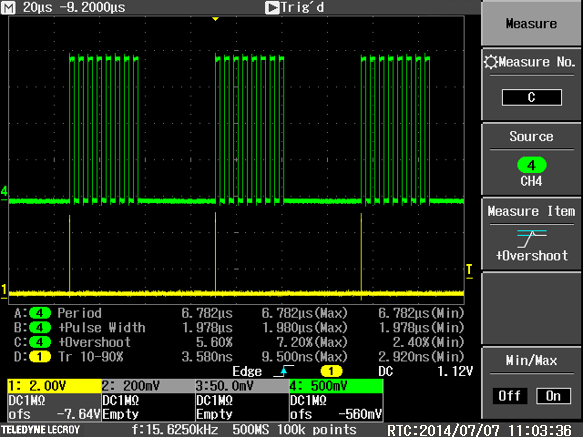

WaveJet Touch - Automatische Messungenzoom


Replay Funktion
Der WaveJet Touch zeichnet die jeweils zurückliegenden Trigger Ereignisse im FIFO Mode auf. Durch diese kann dann auf Knopfdruck rückwärts geblättert werden um so Abweichungen im Signalverlauf zu erkennen.

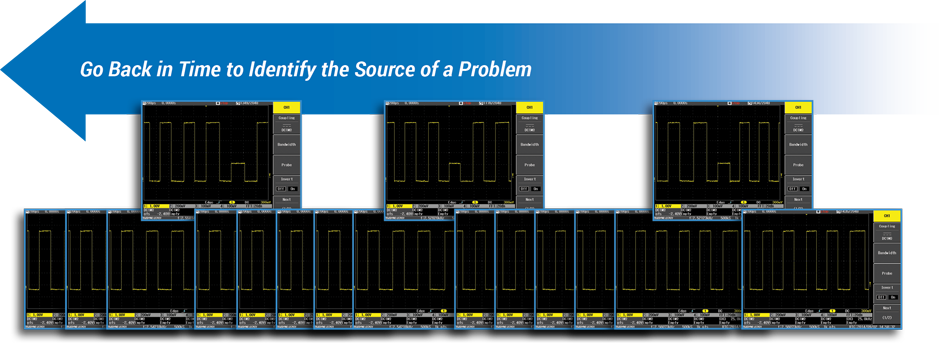

WaveJet Touch - Replay Funktionzoom


Umfangreiche Triggerfunktionalität
Neben den Standard-Triggerfunktionen wie Flanke, Pulsbreite und Periodendauer verfügen die Geräte der WaveJet Touch Serie über erweiterte Triggermöglichkeiten wie z.B. die Triggerung auf serielle Protokollinhalte für I²C, SPI und UART. Die Triggerung auf logische Zustände (Pattern Triggerung) sowie das Triggern auf eine einstellbare Pulsanzahl und der TV Trigger runden die vielfältigen Möglichkeiten dieser Geräteserie ab.

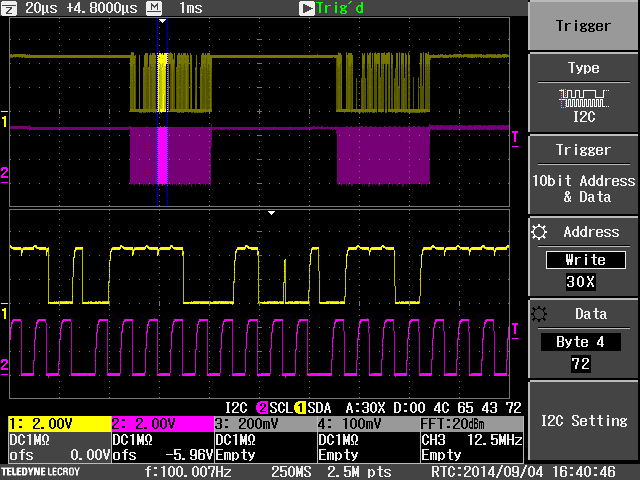

WaveJet Touch - Protokolltriggerungzoom


Digitale Filterung und Mathematik
Eine für jeden Kanal getrennt einstellbare digitale Filterung ermöglicht die gezielte Signalanpassung wie Tiefpassfilter, Hochpassfilter und gleitender Mittelwert. Darüber hinaus stehen Mathematikfunktionen für eine spezifische Weiterverarbeitung der erfassten Signale zur Verfügung.



Kommunikationsschnittstellen und Fernsteuerung
Die WaveJet Touch Geräte verfügen über eine umfangreiche Schnittstellenausstattung. Neben USB und LAN gehört auch eine GPIB Schnittstelle zum Standard.
Selbstverständlich lassen sich die Geräte auch über entsprechende Kommandos oder direkt über die kostenfreie Software WaveStudio fernsteuern.



Für diese Geräteserie sind keine Optionen verfügbar.

Für dieses Produkt sind keine Videos vorhanden

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
