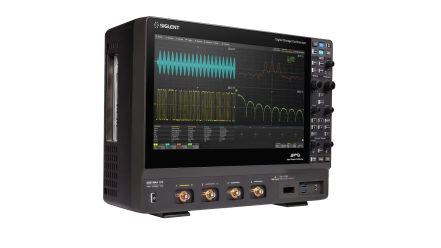

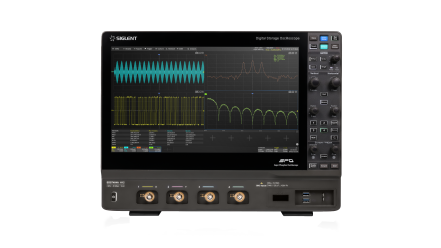

SDS7404A - Oszilloskop von Siglent

Neuer Prozessor mit mehr Rechenleistung

Der Prozessor des SDS7404A wurde vollständig von einem integrierten ARM-Prozessor auf einen X86-Prozessor aktualisiert (Intel Core i3-8100 oder besser), was die Reaktionsgeschwindigkeit des Systems erheblich verbessert hat. Dies wirkt sich positiv auf die Geschwindigkeit von Messungen, Berechnungen sowie Analysen aus und eröffnet zusätzliche Möglichkeiten für die Erweiterungen von Software-Analysefunktionen in der Zukunft.

Funktionsparameterstatistik

Die Funktion zur statistischen Auswertung präsentiert gleichzeitig den aktuellen Wert, den Maximalwert, den Minimalwert, die Standardabweichung und den Mittelwert von bis zu 12 Parametern. Ein Histogramm steht zur Verfügung, um die Wahrscheinlichkeitsverteilung eines Parameters darzustellen. Trend und Track ermöglichen die Anzeige des Parameterwerts im Verhältnis zur Zeit. Für horizontale Parameter wie die Periode werden alle Ergebnisse aus einem Rahmen extrahiert, anstatt nur das erste zu berechnen. Dies beschleunigt die statistische Auswertung bei horizontalen Messungen und ermöglicht die Beobachtung der Verteilung in einem Rahmen mithilfe von Histogramm und Track.

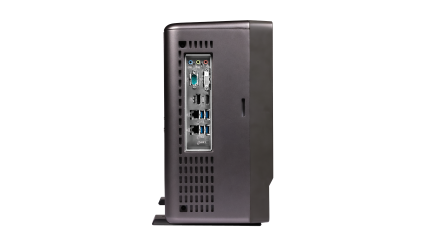

Vollständige Konnektivität mit umfangreichen Anschlussmöglichkeiten

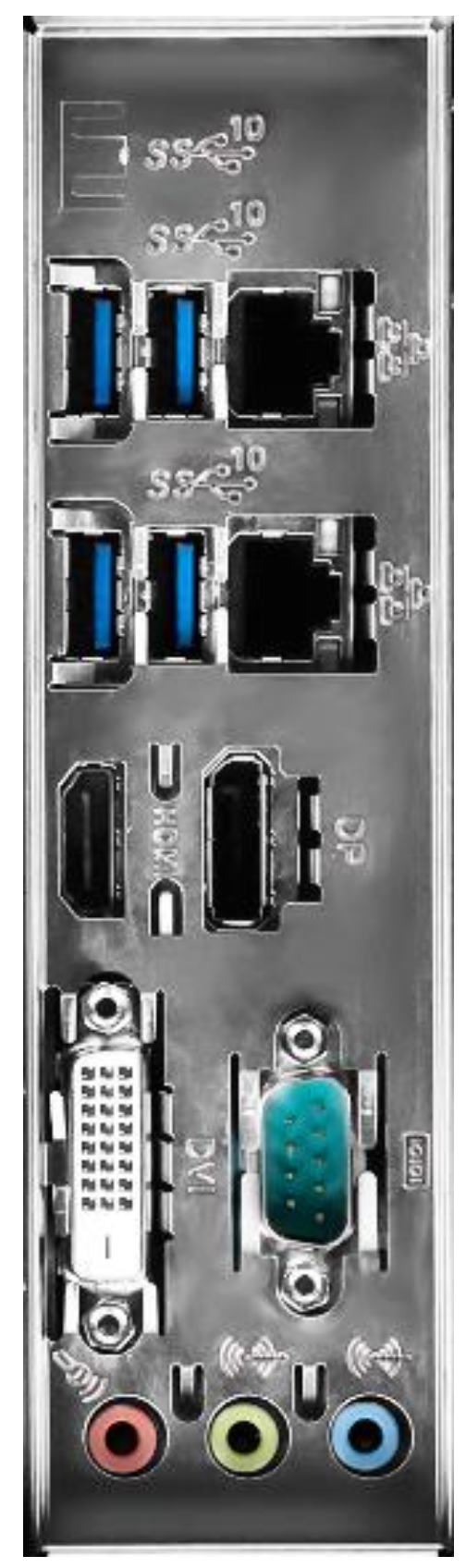

Das Gerät verfügt über 2x USB 3.0 Host-Ports, 4x USB Host 3.1 Gen 1-Ports sowie einen USB 2.0-Geräteanschluss (USBTMC). Darüber hinaus sind 2x 1000M LAN-Ports vorhanden, die verschiedene Protokolle unterstützen, darunter VXI-11+SCPI, Telnet(5024)+SCPI, Socket(5025)+SCPI, LXI und WebServer.

Für die Bildausgabe stehen 1x DVI-D (bis zu 1920x1200 @ 60Hz), 1x DP 1.2 (bis zu 4096x2304 @ 60Hz) und 1x HDMI 1.4 (bis zu 4096x2160 @ 60Hz) zur Verfügung.

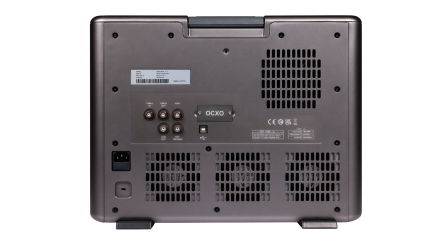

Außerdem bietet das Gerät einen Mikrofoneingang sowie einen Audioausgang. Weitere Anschlussmöglichkeiten umfassen einen externen Trigger-Eingang, einen Aux-Ausgang (TRIG OUT, PASS/FAIL) sowie 10 MHz Ein- und Ausgänge.

Power Analysis (Optional)

Die Power Analysis-Option bietet eine umfassende Palette von Leistungsmessungen und -analysen, die die Effizienz von Messungen in Schaltnetzteilen und bei der Entwicklung von Leistungselektronikgeräten erheblich verbessern.

50 MHz Funktionsgenerator (Optional)

Das Oszilloskop kann den integrierten Funktionsgenerator steuern, um Signale mit einer Frequenz bis 50 MHz und einer Amplitude von ±3 V auszugeben. Es sind sechs Standardsignale sowie eine Vielzahl von arbiträren Kurvenformen integriert.

Compliance Test (Optional)

USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1-Protokollkonformitätstests sind verfügbar. Wenn der Benutzer die Umgebung gemäß den Anweisungen einrichtet und dabei die entsprechende Testvorrichtung verwendet, werden das Oszilloskop und die zugehörigen Instrumente automatisch konfiguriert. Die relevanten Messungen, Berechnungen, Decodierungen und andere Funktionen werden für den Test verwendet, um dem Benutzer zu helfen, jedes Testprojekt schnell und effizient abzuschließen. Die Berichte werden automatisch generiert.

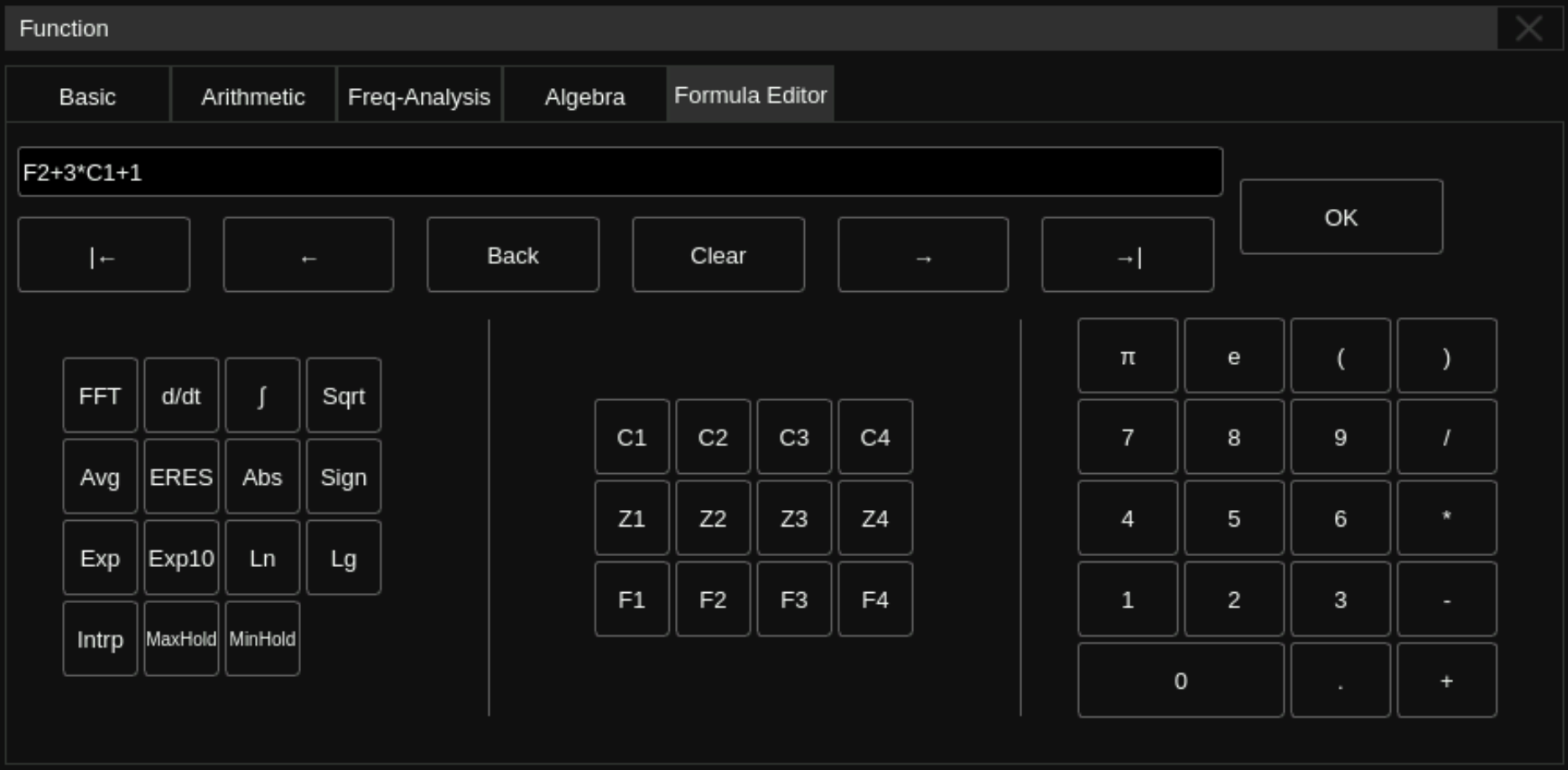

Erweiterte Mathematische Funktionen

Neben den traditionellen (+, -, ×, /) Operationen werden auch FFT, Filter, Integration, Ableitung, Quadratwurzel und mehr unterstützt. Ein Formel-Editor steht für komplexere Operationen zur Verfügung. Es sind 4 mathematische Traces verfügbar.

Hohe Aktualisierungsrate

Mit einer Waveform-Aktualisierungsrate von bis zu 1.000.000 wfm/s kann das Oszilloskop problemlos ungewöhnliche oder wenig wahrscheinliche Ereignisse erfassen. Im Sequenzmodus kann die Waveform-Erfassungsrate 1.100.000 wfm/s erreichen.

Große Aufzeichnungslänge

Durch die Anwendung einer hardwarebasierten Zoom-Technik und unter Verwendung einer Aufzeichnungslänge von bis zu 1 Gpts besteht für Benutzer die Option, eine verlangsamte Zeitbasis zu wählen, ohne dabei Einbußen bei der Abtastrate in Kauf nehmen zu müssen. Dies ermöglicht es ihnen, gezielt in den Bereich von Interesse zu zoomen und sich darauf zu fokussieren.
