SNA6122A - 2 Port Netzwerkanalysator - Siglent

Produktbeschreibung

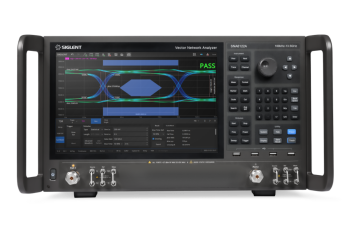

Der SIGLENT SNA6122A gehört zur SNA6000A Serie und ist ein hochpräziser Vektornetzwerkanalysator, der eine Frequenzabdeckung von 100 kHz bis 13,5 GHz bietet. Dieses Gerät ist ideal für eine Vielzahl von Messungen, einschließlich Streuparameter (S-Parameter), Differenzialparameter und zeitbereichsbezogene Parameteranalysen. Der SNA6122A ermöglicht eine präzise Bestimmung von Qualitätsfaktor (Q-Faktor), Bandbreite und Einfügedämpfung von Filtern.

Mit zwei Messports und einer Frequenzauflösung von 1 Hz ist der SNA6122A bestens für anspruchsvolle Anwendungen in Forschung und Entwicklung sowie in der Produktion geeignet. Er unterstützt mehrere Sweep-Typen, darunter Linear-Frequenzmodus, Logarithmischer Frequenzmodus, Leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus, was eine flexible Anpassung an verschiedene Messanforderungen ermöglicht.

Das Gerät verfügt über eine Dynamikbereich von 135 dB und bietet eine Ausgangsleistung im Bereich von -55 dBm bis +10 dBm. Durch die Unterstützung von SOLT-, SOLR- und TRL-Kalibrierungsverfahren sowie anderen Kalibrierungsmethoden bietet der SNA6122A höchste Genauigkeit bei der Messung von Streuparametern.

Zusätzlich ist der Analysator mit internen Bias-Tees ausgestattet und bietet vielseitige Schnittstellen, darunter LAN, USB und HDMI, für eine einfache Integration in bestehende Messsysteme. Die Steuerung kann über SCPI, LabVIEW, IVI und andere gängige Protokolle erfolgen.

Der direkte Empfängerzugriff ("direct receiver access") bietet mehrere wesentliche Vorteile für präzise Messungen und flexible Testkonfigurationen. Erstens ermöglicht er erweiterte Messmöglichkeiten, da externe Signale direkt in die Empfänger eingespeist werden können, was besonders bei maßgeschneiderten Testaufbauten nützlich ist. Zweitens erleichtert er die Fehleranalyse und Diagnose, indem Benutzer den Signalpfad innerhalb des Geräts detailliert untersuchen können. Drittens erlaubt der direkte Empfängerzugriff eine präzisere Kalibrierung und Verifizierung des VNAs, da Messungen direkt am Empfänger ohne Beeinflussung durch die restliche Signalverarbeitung durchgeführt werden können.

Der 12,1-Zoll-Touchscreen erleichtert die Bedienung und bietet eine übersichtliche Darstellung aller relevanten Messdaten. Insgesamt ist der SIGLENT SNA6122A ein leistungsstarkes und vielseitiges Instrument für Ingenieure und Techniker, die präzise und zuverlässige Netzwerkanalysen durchführen müssen.
