Produktbeschreibung

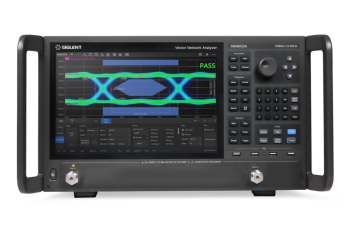

Der SIGLENT SNA6022A gehört zur SNA6000A Serie und ist ein hochpräziser Vektornetzwerkanalysator, der eine Frequenzabdeckung von 100 kHz bis 26,5 GHz bietet. Dieses Gerät ist ideal für eine Vielzahl von Messungen, einschließlich Streuparameter (S-Parameter), Differenzialparameter und zeitbereichsbezogene Parameteranalysen. Der SNA6022A ermöglicht eine präzise Bestimmung von Qualitätsfaktor (Q-Faktor), Bandbreite und Einfügedämpfung von Filtern.

Mit zwei Messports und einer Frequenzauflösung von 1 Hz ist der SNA6022A bestens für anspruchsvolle Anwendungen in Forschung und Entwicklung sowie in der Produktion geeignet. Er unterstützt mehrere Sweep-Typen, darunter Linear-Frequenzmodus, Logarithmischer Frequenzmodus, Leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus, was eine flexible Anpassung an verschiedene Messanforderungen ermöglicht.

Das Gerät verfügt über eine Dynamikbereich von 135 dB und bietet eine Ausgangsleistung im Bereich von -55 dBm bis +10 dBm. Durch die Unterstützung von SOLT-, SOLR- und TRL-Kalibrierungsverfahren sowie anderen Kalibrierungsmethoden bietet der SNA6022A höchste Genauigkeit bei der Messung von Streuparametern.

Zusätzlich ist der Analysator mit internen Bias-Tees ausgestattet und bietet vielseitige Schnittstellen, darunter LAN, USB und HDMI, für eine einfache Integration in bestehende Messsysteme. Die Steuerung kann über SCPI, LabVIEW, IVI und andere gängige Protokolle erfolgen.

Der 12,1-Zoll-Touchscreen erleichtert die Bedienung und bietet eine übersichtliche Darstellung aller relevanten Messdaten. Insgesamt ist der SIGLENT SNA6022A ein leistungsstarkes und vielseitiges Instrument für Ingenieure und Techniker, die präzise und zuverlässige Netzwerkanalysen durchführen müssen.
