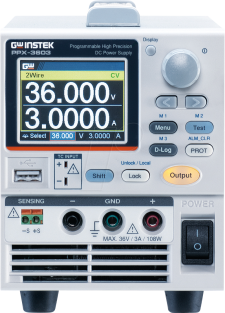

PPX-3603 - DC Netzgerät programmierbar - GW Instek

Display-Modus

Die Netzgeräte der PPX-Serie von GW-Instek verfügen über vier Anzeigemodi, um das Gerät an die Testanforderungen anzupassen:

1. Spannung und Strom

2. Spannung, Strom und Leistung

3. Spannung, Strom und Sequenztest

4. Spannung, Strom und Temperaturmessung

Remote-Sensing

Die Remote-Sensing-Funktion kann verwendet werden, um einen Spannungsabfall zu kompensieren welcher durch einen Widerstand auf der Messleistung vom Leistungsausgang verursacht wird.

Temperaturmessungen

Die PPX-Serie von GW-Instek kann die Temperatur des Prüflings messen, während eine Leistung ausgegeben wird (GTL-205A Temperaturfühleradapter mit Thermoelement Typ K wird hierfür benötigt). Während des Messvorgangs kann der Benutzer die Überwachungstemperatur für den Prüfling einstellen. Sobald diese erreicht ist stoppt die PPX-Serie die Ausgabe (Temperaturbereich von -200.0°C ~ 1372.0°C). Die Anzeigeeinheit kann je nach bedarf auch von °C auf °F geändert werden.

Datenlogger

Die PPX-Serie kann die gemessenen Spannungs-, Strom-, und Temperaturdaten auf einem USB-Flash-Laufwerk aufzeichnen oder zum Auslesen der Daten ferngesteuert werden. Das Datenerfassungsintervall beträgt 0,1 ~ 999,9 Sekunden.

Sequenztest

Mit der Funktion Sequenztest kann der Benutzer die PPX-Serie für die Ausführung einer sequenziellen Leistungsabgabe planen. Die PPX-Serie führt die geplante Leistungsabgabe an den Prüfling automatisch aus, um eine automatische Messung zu ermöglichen. Die PPX-Serie kann bis zu 10 Sätze von bearbeiteten Testskripten im internet Speicher speichern und kann auch an ein USB-Flash-Laufwerk angeschlossen werden, um Testskripte auf diesem zu speichern.

Anstiegs- und Abfallgeschwindigkeit

Die PPX-Serie kann die Anstiegsgeschwindigkeit von Strom und Spannung einstellen. Durch die Einstellung der Anstiegs- und Abfallzeit von Spannungen und Strom kann der Benutzer die Leistung des Prüflings während der Spannungs-/Stromänderung überprüfen.

Außerdem verlangsamt die Einstellung der Anstiegsgeschwindigkeit die Spannungsübertragung, wodurch die Beschädigung des Prüflings durch den Einschaltstrom wirksam vermieden werden kann. Daher ist die PPX-Serie von GW-Instek besonders für die Prüfung von kapazitiven Lasten und Motoren geeignet

Analoge Fernsteuerung

Die PPX-Serie unterstützt die analoge Steuerfunktion , einschließlich externer Spannung zur Steuerung von Spannungs-/Stromausgang, externer Widerstand zur Steuerung von Spannungs-/Stromausgang, externer Steuerung des Leistungsausgang, Triggereingang/Triggerausgang und Spannungs-/Stromüberwachung.
