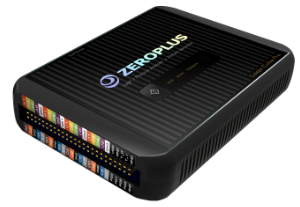

LAP-C PRO 32128M Logikanalysator - Zeroplus

Logic Cubezoom


1950,00 € (netto zzgl. MWSt)


  • 32 Kanäle
  • 1 GHz (Timing Mode)
  • 200 MHz (State Mode)
  • 128 MPunkte/Kanal Erfassungsspeicher
  • umfangreiche Protokollanalyse
  • I2C, SPI, UART, CAN, LIN uvm.
  • USB 3.0 Interface (bus powered)

Die PRO-Versionen der Logic Cube Reihe von Zeroplus verfügen über einen sehr großen Aufzeichnungsspeicher sowie höhere Abtastraten. Neben der Auswertung von digitalen Signalen auf 32 Kanälen kann das Gerät über 100 verschiedene Protokolle dekodieren. Das ideale Tool für den Entwickler von Embedded Systemen.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Tiefer Speicher und Datenkompression
Die Geräte der Logic Cube LAP-C-PRO-Serie gibt es in unterschiedlichen Ausführungen, mit 16 oder 32 Kanälen sowie mit Speichertiefen von bis zu 256 MPunkten/Kanal. Damit lassen sich auch längere Aufzeichnungen bei hoher Abtastrate realisieren. Doch damit nicht genug. Durch einen intelligenten Kompressionsalgorithmus können die aufgezeichneten Daten um ein vielfaches verdichtet werden und der zur Verfügung stehende Speicher wird so noch weitaus effektiver genutzt. Dies ist insbesondere bei der Aufzeichnung von Übertragungsprotokollen mit längeren Pausen äußerst hilfreich.

Umfangreiche Protokollanalyse
Neben der Logikanalyse bieten die Geräte der Logic Cube Serie optional die Möglichkeit der Dekodierung von inzwischen mehr als 100 verschiedenen Protokollen. Hierzu gehören Protokolle aus dem Bereich Embedded (I2C, SPI, UART, SMB ...), Automotive (CAN, LIN, Flexray ...), Audio (S/PDIF, MIDI, AES EBU ...), Industrieautomation (HART, PROFIBUS ...) sowie viele weitere. Eine vollständige Übersicht der verfügbaren Protokolldekoder erhalten Sie direkt auf der Webseite von Zeroplus

Dekodierung  von Protokollen
Nach der Installation der protokollspezifischen Dekoder sowie der Zuweisung der entsprechenden Daten- und Steuerleitungen in der Software werden die Datenströme dekodiert und sowol in der digitalen Darstellung der Signale als auch in einem gesonderten Protokollfenster in Paketform dargestellt. Hierbei können Sie das Anzeigeformat (Hex, ASCII, Binär, Dezimal) sowie die Darstellung der Pakete individuell einstellen.

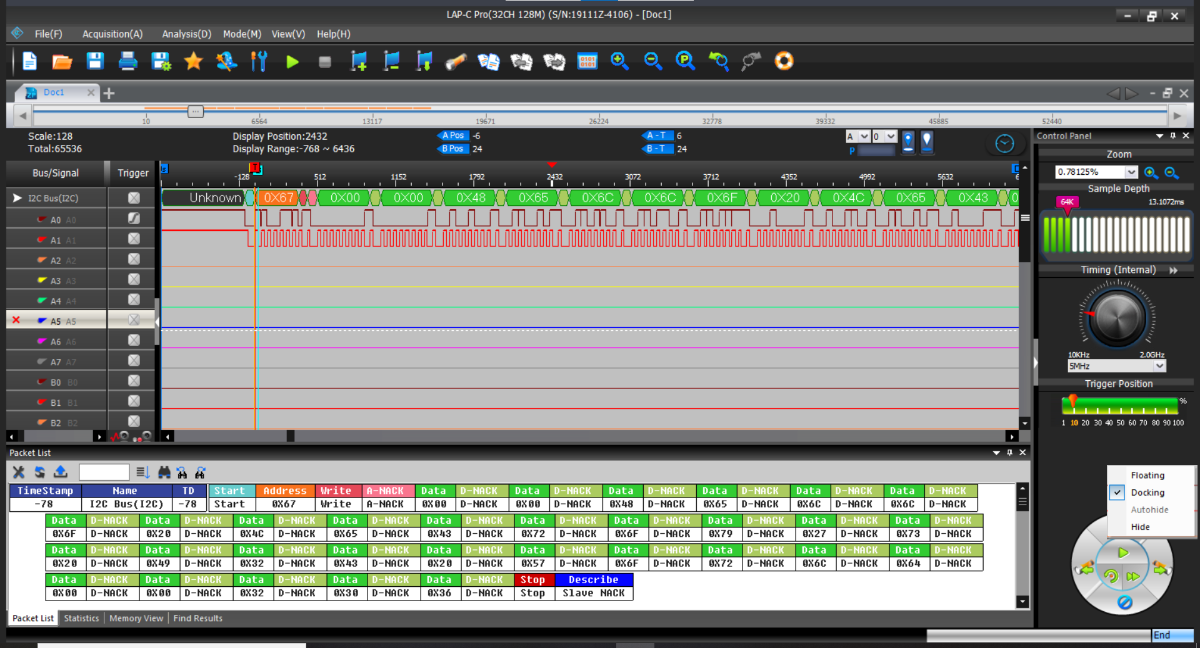

LAP-C PRO - I2C Dekodierungzoom


Mixed Signal Mode
Mit dem Logic Cube Serie Logikanalysator ist in Verbindung mit Oszilloskopen verschiedener Hersteller eine Mixed Signal Erfassung, d.h. zeitgleiche Darstellung von analogen und digitalen Signalen möglich. Hierzu wird das Oszilloskop, wie der Logikanalysator auch, über eine USB Schnittstellem mit dem PC verbunden. Die Erfassungen von Oszilloskop und Logikanalysator werden dann zeitlich korreliert in der Software dargestellt.

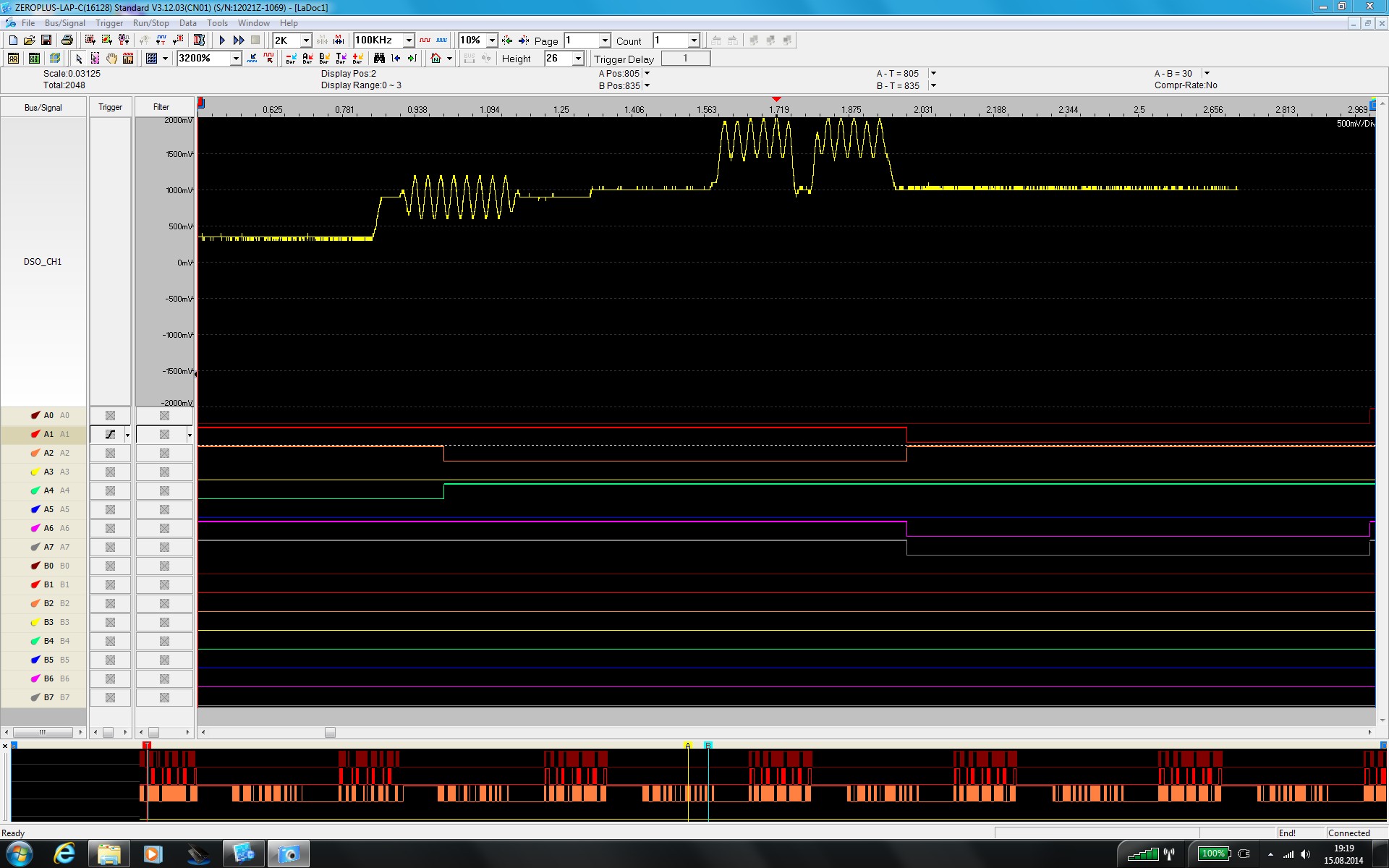

Logikanalyse - Mixed Signal Modezoom


Triggerung
Einstellungen für Triggerschwelle, Verzögerung und Triggerbedingung ermöglichen die gezielte Erfasssung von Zuständen. Durch die optionale Erweiterung mit dem "Pulse Width Trigger Module" (siehe Zubehör) kann auch auf definierte Pulsbreiten getriggert werden.

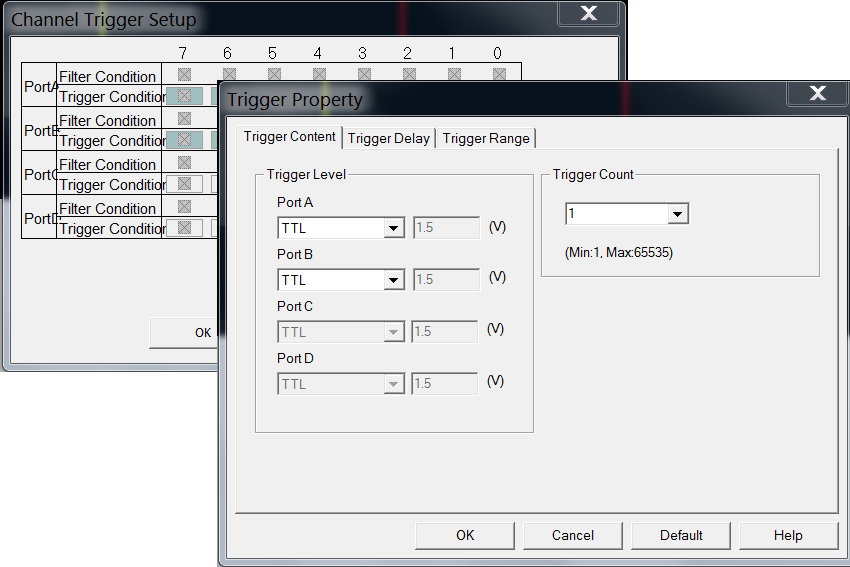

Triggereinstellungen Logic Cubezoom


Protocol Analyser Trigger

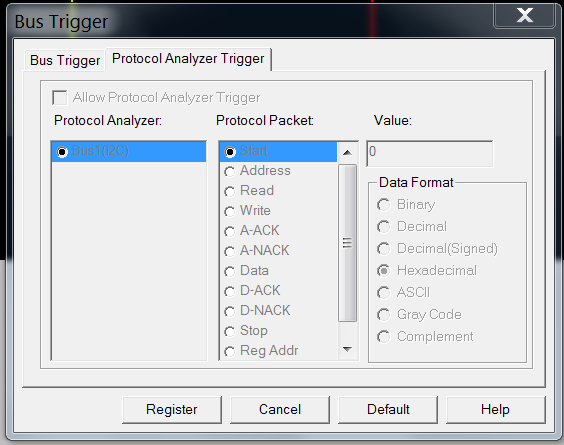

Diese optionale Erweiterung ermöglicht es den erfassten Inhalt nach spezifischen Protokollinhalten wie z.B. Adresse, Daten etc. zu durchsuchen. Die verfügbaren Suchoptionen hängen vom jeweiligen Protokoll ab. Wird die gewünschte Sequenz gefunden so stoppt die Erfassung und das Ergebnis wird dargestellt.

Einstellungen für Protokoll Trigger (Scanner)zoom


Lieferumfang
Neben dem Logikanalysator und der Software (auf CD) gehören Anschlussleitungen für die digitalen Signale, Greifer, USB-Kabel, eine Kurzbedienungsanleitung sowie eine praktische Aufbewahrungstasche zum Lieferumfang.

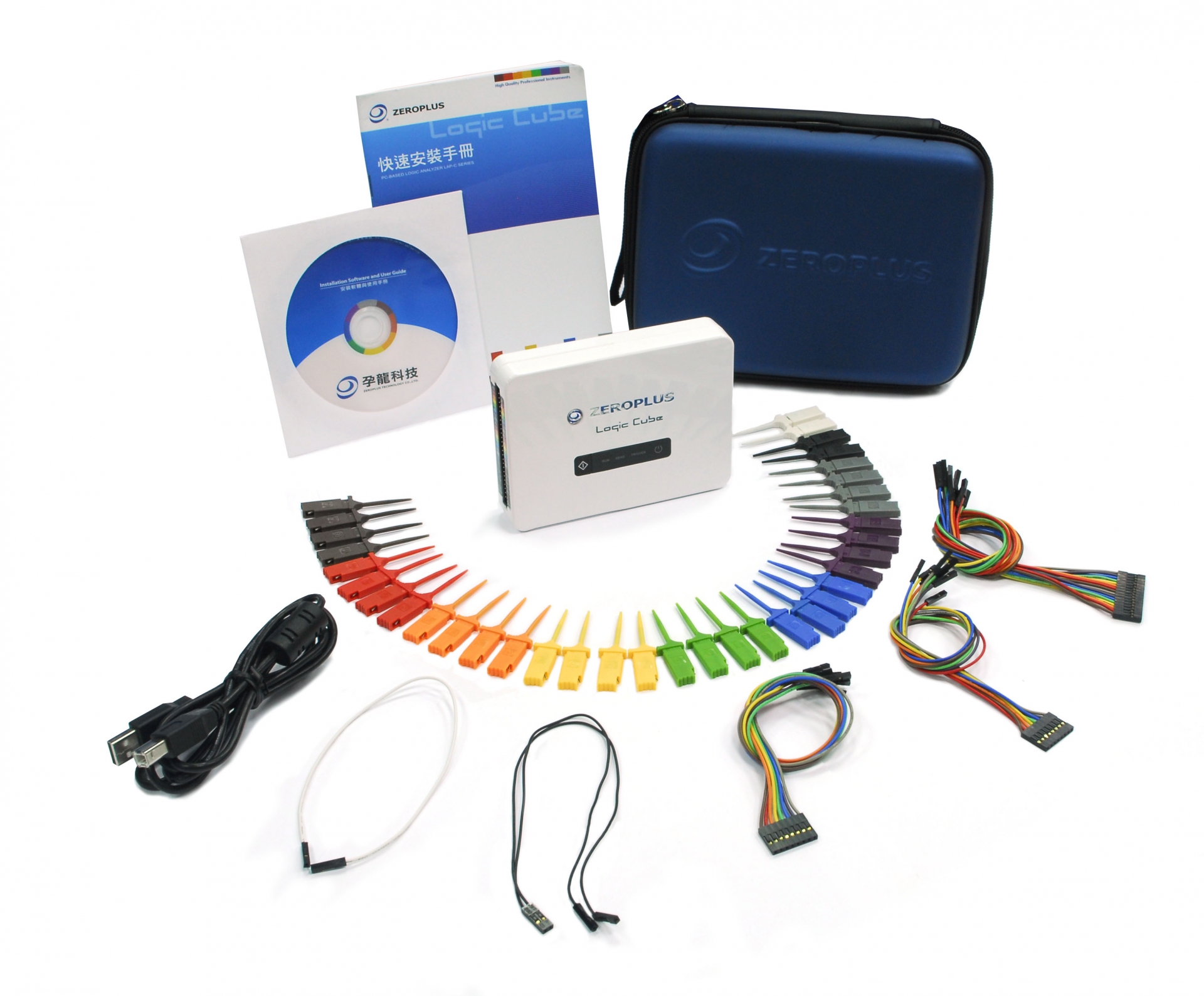

Lieferumfang Logic Cubezoom


Für diese Geräteserie sind keine Optionen verfügbar.

Keine Einträge vorhanden

Für dieses Produkt ist kein Video vorhanden

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.

Anwendungen
