SDG7102A - Arbiträrgenerator/Funktionsgenerator - Siglent

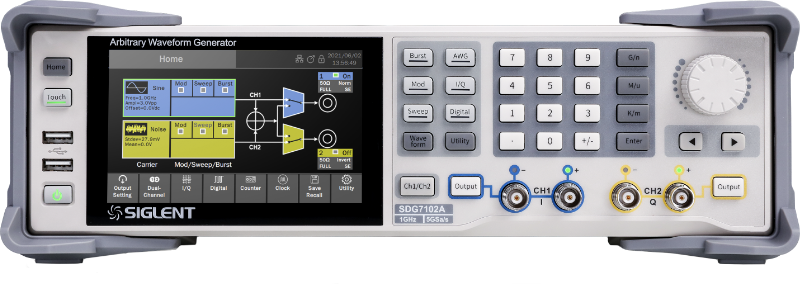

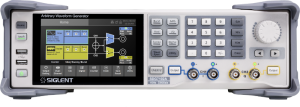

SDG7102A - Arbiträr-/Funktionsgenerator - Siglentzoom


12800,00 € (netto zzgl. MWSt)
  • 2 Kanäle
  • Frequenzen von 1 uHz bis 1 GHz (Sinus)
  • max. 12 Vpp Amplitude (in 50 Ohm)
  • 14 Bit vertikale Auflösung
  • max. 5 GS/s Abtastrate
  • 512 MPunkte Arbiträrspeicher
  • 16 digital Ausgänge in LVDS oder TTL (optional)
  • 200 vordefinierte Kurvenformen
  • Modulation - AM, FM, PM, ASK, FSK, PSK, PWM
  • I/Q Modulation für Basisband und IF (optional)
  • 5 Zoll Touch Screen Display (800 x 400)
  • LAN und USB Interface

Der Arbiträrgenerator für höchste Ansprüche zur Erzeugung von Signalverläufen im höheren Frequenzbereich.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Zwei differenzielle Ausgangskanäle
Der SDG7102A Arbiträrgenerator verfügt über 2 Kanäle die unabhängig oder miteinander gekoppelt betrieben werden können. Frequenzen von 1uHz bis max. 1 GHz (Sinus) können mit Amplituden bis max. 12 Vpp in 50 Ohm, oder 24 Vpp in eine hohe Impedanz erzeugt werden. Die Ausgänge können sowohl im Single Ended Modus als auch differenziell betrieben werden.

Einfache Bedienung
Die Bedienung des Gerätes ist weitgehend intuitiv und erfolgt sowohl über den Touchscreen des 5 Zoll großen Displays als auch über die Bedienelemente auf der Frontseite. Darüber hinaus ist auch eine Bedienung per Maus und Tastatur möglich.

Remote Betrieb und Programmierung
Durch den integrierten Webserver kann der Generator auch über den Browser auf dem PC bedient werden, lokal oder aus der Ferne. Darüber hinaus ist durch die integrierte Progammierschnittstelle der Zugriff über Remote Kommandos aus unterschiedlichen Programmierumgebungen wie z.B. Python, LabView® und vielen weiteren möglich. Der Zugriff auf das Gerät erfolgt dabei über die standardmäßigen Schnittstellen LAN oder USB.



Standardsignale und Arbiträrfunktionen
Alle wichtigen Standardkurven wie Sinus, Rechteck, Rampe, Puls und Rauschen sind verfügbar und können auf einfache Weise konfiguriert werden. Zusätzlich existieren 196 vordefinierte Arbiträrfunktionen die einen einfachen Einsatz des Generators in vielfältigen Anwendungen ermöglichen. Darüber hinaus kann der Anwender eigene, frei definierbare Kurvenformen mit Längen bis 512 MPunkte erzeugen, oder mit dem Oszilloskop aufgezeichnete Signale auf einfache Weise wieder reproduzieren.

EasyscopeX AFG Softwarezoom


Modulation, Sweep und Burstbetrieb
Umfangreiche Modulationsfunktionen wie Amplitudenmodulation (AM) , Frequenzmodulation (FM), Phasenmodulation (PM), ASK, FSK, PSK und PWM erweitern die Einsatzmöglichkeiten. Hinzu kommen die Möglichkeiten für eine Frequenzsweep sowie die Generierung von Signalpaketen im Burstbetrieb.



I/Q Modulation im Basisband oder ZF Bereich (optional)
Mit der optionalen Erweiterung SDG7000A-IQ können Sie auf den Generatoren der SDG7000A Serie I/Q modulierte Signale im Basisband und im ZF Bereich bis 1 GHz erzeugen. Die Software EasyIQ dient dabei zur einfachen Erstellung der Signalverläufe am PC.

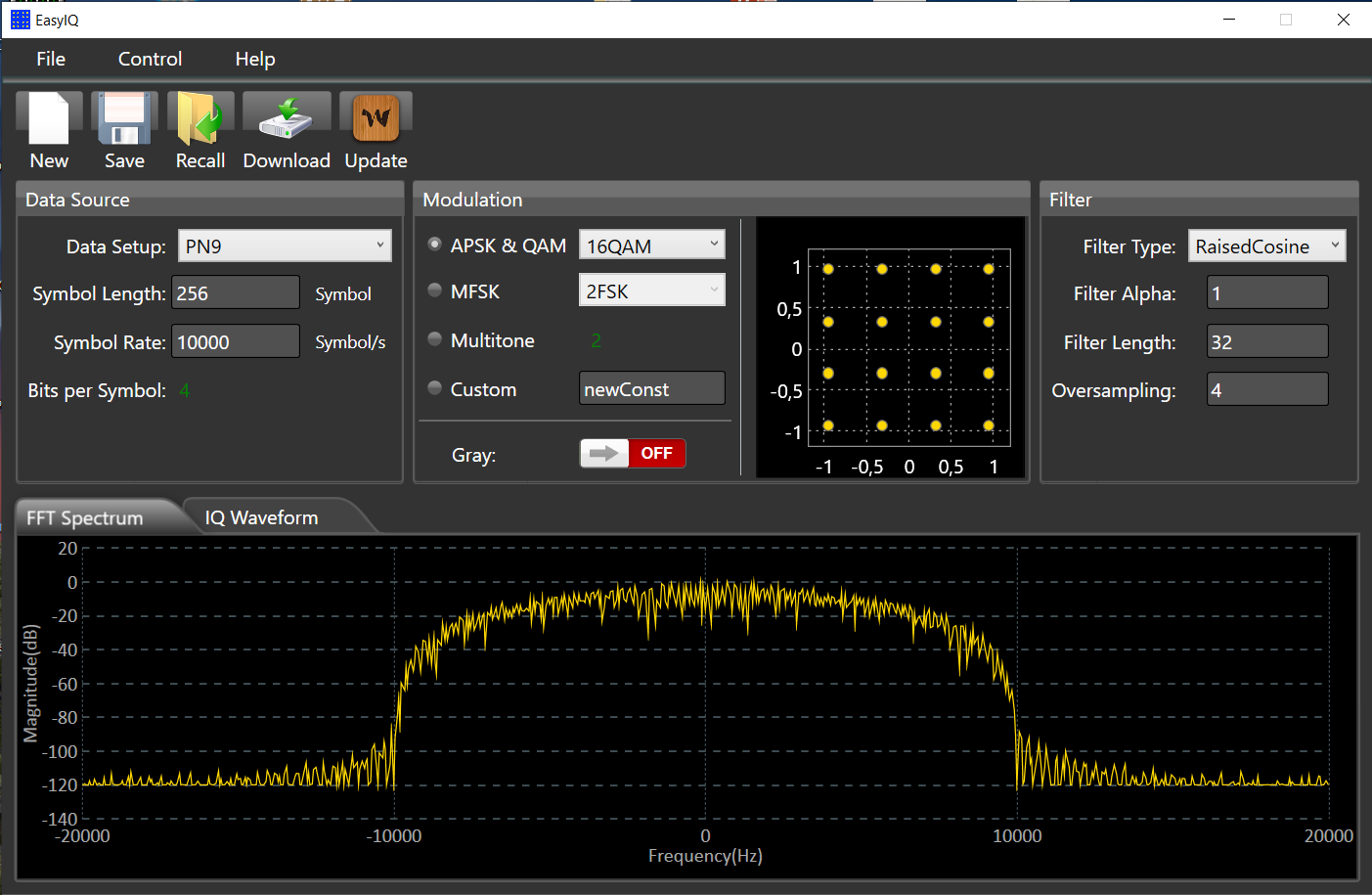

EasyIQ Softwarezoom


Harmonische
Ausgangsignale basierend auf einer Grundfrequenz und Anteilen bis zur 10ten Harmonischen können individuell erstellt werden. Dabei können sowohl die Amplituden als auch die Phasenlagen der einzelnen Oberwellen verändert werden.



Integrierter Frequenzzähler
Ein integrierter Frequenzzähler bis 200 MHz ergänzt die Funktionalität des Gerätes. Frequenzen sowie Periodendauer und Tastverhältnis eines externen Signals können so präzise bestimmt werden.

T3 AFG Counterzoom

  • 19.01.2014 SDG7000A-IQ

    SDG7000A-IQ

    I/Q Modulation für Basisband und ZF

    Preis: 2089,00 €
