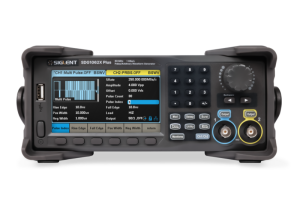

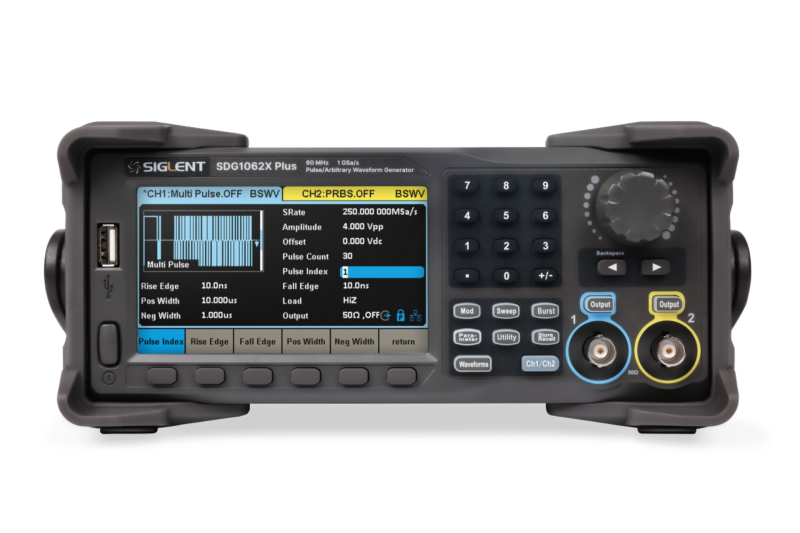

SDG1062X Plus - Arbiträrgenerator/Funktionsgenerator - Siglent

Zwei Kanäle
Das Gerät verfügt über 2 Kanäle die unabhängig oder miteinander gekoppelt betrieben werden können. Frequenzen von 1uHz bis max. 60 MHz (Sinus) können mit Amplituden bis max. 20 Vpp erzeugt werden.

Einfache Bedienung
Die Auswahl der Funktionen sowie die Darstellung im Display sind übersichtlich und intuitiv und ermöglichen so eine einfache und schnelle Bedienung. Natürlich kann das Gerät auch über eine der Standard-Schnittstellen ferngesteuert werden. Hierzu stehen sowohl die Software EasyWaveX als auch entsprechende LabView® Treiber zur Verfügung.

Standardsignale und Arbiträrfunktionen
Alle wichtigen Standardkurven wie Sinus, Rechteck, Rampe, Puls und Rauschen sind verfügbar und können auf einfache Weise konfiguriert werden. Zusätzlich existieren 196 vordefinierte Arbiträrfunktionen die einen einfachen Einsatz des Generators in vielfältigen Anwendungen ermöglichen. Darüber hinaus kann der Anwender eigene, frei definierbare Kurvenformen mit Längen bis 16 kPunkte erzeugen, oder mit dem Oszilloskop aufgezeichnete Signale auf einfache Weise wieder reproduzieren.

Modulation, Sweep und Burstbetrieb
Umfangreiche Modulationsfunktionen wie Amplitudenmodulation (AM) , Frequenzmodulation (FM), Phasenmodulation (PM), ASK, FSK, PSK und PWM erweitern die Einsatzmöglichkeiten. Hinzu kommen die Möglichkeiten für eine Frequenzsweep sowie die Generierung von Signalpaketen im Burstbetrieb.

Harmonische
Ausgangsignale basierend auf einer Grundfrequenz und Anteilen bis zur 10ten Harmonischen können individuell erstellt werden. Dabei können sowohl die Amplituden als auch die Phasenlagen der einzelnen Oberwellen verändert werden.

Integrierter Frequenzzähler
Ein integrierter Frequenzzähler bis 200 MHz ergänzt die Funktionalität des Gerätes. Frequenzen sowie Periodendauer und Tastverhältnis eines externen Signals können so präzise bestimmt werden.
