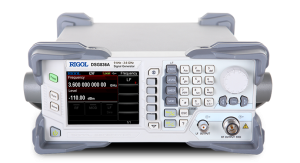

Rigol DSG 836A RF-Signalgenerator

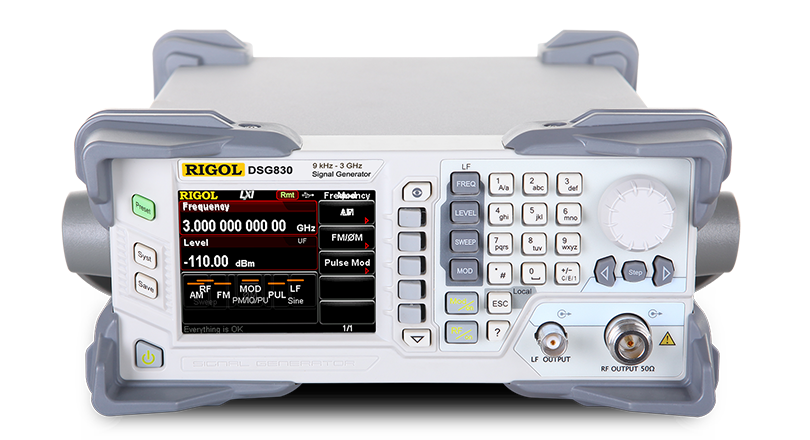

DSG-800A Serie RF Signalgeneratoren zoom


4,699.00 € (netto zzgl. MWSt)
  • Frequenzen von 9kHz bis 3,6 GHz
  • Frequenzauflösung von 0,01 Hz
  • Amplitudenauflösung von 0,01 dB
  • Pegelgenauigkeit ≤ 0,5 dB (typ.)
  • Phasenrauschen von -112 dB/Hz @ 1 GHz/20kHz offset (typ.)
  • Modulation - AM/FM/ØM/Puls/IQ
  • 3,5 Zoll Touchscreen

Beschreibung
Optionen
Dokumente
Software

Unterstützung mehrerer Modulationsmethoden

Standard-Amplitudenmodulation, Frequenzmodulation, gleichmäßige Modulation, analoge Modulation, Pulsmodulation sowie Pulsgenerator, optionale benutzerdefinierte Pulsfolge und   I/Q-Modulation und IQ-Basisband-Generator können QAM, ASK, PSK, FSK, verschiedene häufig verwendete Modulationssignale wie MSK erzeugen; alle Modulationen unterstützen interne und externe Modulationsquellen.

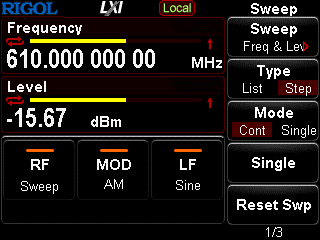

DSG800A - Bildschirm Aufnahme zoom


Phasenrauschen

Hohe Signalreinheit, typischer Wert des Phasenrauschens <-112 dBc/Hz @ 20kHz; bessere hochstabile Taktreferenz mit besserer Fähigkeit zum Nahphasenrauschen.

DSG800 Phasenrauschen


Pulsmodulation

Die DSG800 Serie von Rigol erzeugt hochwertige pulsmodulierte Signale mit Anstiegs-/Abfallzeiten von typischerweise weniger als 10 ns und Ein/Aus-Verhältnissen von mehr als 70 dB. Unterstützung für interne und externe Modulation. Eingebauter Pulsgenerator kann Pulssequenz erzeugen und nach außen als separater Pulsgenerator ausgegeben werden

DSG 800 Pulsmodulation


Ausgangsleistung

Breiter Bereich für hohe Ausgangsleistung. Die maximale Ausgangsamplitude beträgt +13dBm (Nennwert) und kann auf +20dBm eingestellt werden, um den Nichtlinearitätstest des Verstärkers zu erfüllen.

DSG 800 RF-Signalgenerator Ausgangsamplitude


Amplitudenstabilität

Die zuverlässige Wiederholbarkeit bietet Ingenieuren die Gewissheit, dass die 72-Stunden-Abweichung der Ausgangsamplitude weniger als 0,02 dB beträgt.

DSG800 Amplitudenstabiltät


Rigol DSG800-PUM Pulsmodulation

DSG800Pum

Diese Softwareoption schaltet die Pulsmodulation in der Gerätefirmware frei.


Dies ist auch in der Option für den DSG800-PUG Pulsgenerator enthalten.

549 € (netto zzgl. MWSt.)

Rigol DSG800-PUG Pulsfolgegenerator

DSG800 PuG

Diese Softwareoption ermöglicht es den RF-Signalgeneratoren der DSG800A Serie Pulsfolgelisten zu erstellen. Mehrere Pulsfolgen können nun zu einer Liste hinzugefügt werden, um bestimmte Pulssequenzen erzeugen zu können.


Diese Option beinhaltet auch die Pulsmodulation DSG800-PUM.

739 € (netto zzgl. MWSt.)

Rigol DSG800 OCXO-BO8

DSG800 OCXO-BO8

Diese Option fügt den DSG800A-Signalgeneratoren eine stabile sowie temperaturgeregelte 10MHz Quarz Takterzeugung hinzu. Durch den DSG800 OCXO-BO8 steigt die Frequenzstabilität somit von < 2ppm auf < 5ppb



599 € (netto zzgl. MWSt.)



Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
