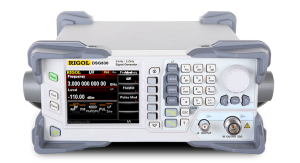

Rigol DSG 830 RF-Signalgenerator
- Frequenzen von 9kHz bis 3 GHz
- Frequenzauflösung von 0,01 Hz
- Amplitudenauflösung von 0,01 dB
- Pegelgenauigkeit ≤ 0,5 dB (typ.)
- Phasenrauschen von -105 dB/Hz @ 1 GHz/20kHz offset (typ.)
- Modulation - AM/FM/ØM/Puls
- 3,5 Zoll TFT Bildschirm
Die Geräte der DSG800-Serie sind sehr leistungsstarke RF-Signalgeneratoren und bieten umfassende Modulationslösungen wie z.B. Pulsmodulation mit einstellbarer Pulsfolge und analoge Standardmodulationsarten (AM/FM/ØM). Alle Modulationsarten unterstützen interne und externe Modulationsquellen. Um den Anforderungen der Produktionsumgebung gerecht zu werden, wurde die DSG800-Maschine mit besonderem Augenmerk auf hohe Stabilität und Zuverlässigkeit entwickelt.
Vollständige AM/FM/ØM-Analogmodulation
Die DSG800 Serie bietet eine Vielzahl von analogen Modulationsfunktionen wie AM/FM/ØM, die sich für Signalsimulationsanforderungen in verschiedenen Anwendungen wie FM-Radio und drahtlose Mikrofone eignen.
Phasenrauschen
Hohe Signalreinheit, typischer Wert des Phasenrauschens <-105 dBc/Hz @ 20kHz; bessere hochstabile Taktreferenz mit besserer Fähigkeit zum Nahphasenrauschen.
Pulsmodulation
Die DSG800 Serie von Rigol erzeugt hochwertige pulsmodulierte Signale mit Anstiegs-/Abfallzeiten von typischerweise weniger als 10ms und Ein/Aus-Verhältnissen von mehr als 70 dB. Unterstützung für interne und externe Modulation. Eingebauter Pulsgenerator kann Pulssequenz erzeugen und nach außen als separater Pulsgenerator ausgegeben werden
Hohe Amplitudenpräzision
Die Genauigkeit der Ausgangsamplitude beträgt typischerweise 0,5 dB und bietet dem Benutzer genaue Anregungssignale.
Ausgangsamplitude
Breiter Bereich für hohe Ausgangsleistung. Die maximale Ausgangsamplitude beträgt +13dBm (Nennwert) und kann auf +20dBm eingestellt werden, um den Nichtlinearitätstest des Verstärkers zu erfüllen.
Amplitudenstabilität
Die zuverlässige Wiederholbarkeit bietet Ingenieuren die Gewissheit, dass die 72-Stunden-Abweichung der Ausgangsamplitude weniger als 0,02 dB beträgt.
Rigol DSG800-PUM Pulsmodulation
Diese Softwareoption schaltet die Pulsmodulation in der Gerätefirmware frei.
Dies ist auch in der Option für den DSG800-PUG Pulsgenerator enthalten.
549 € (netto zzgl. MWSt.)
Rigol DSG800-PUG Pulsfolgegenerator
Diese Softwareoption ermöglicht es den RF-Signalgeneratoren der DSG800 Serie Pulsfolgelisten zu erstellen. Mehrere Pulsfolgen können nun zu einer Liste hinzugefügt werden, um bestimmte Pulssequenzen erzeugen zu können.
Diese Option beinhaltet auch die Pulsmodulation DSG800-PUM.
739 € (netto zzgl. MWSt.)
Rigol DSG800 OCXO-BO8
Diese Option fügt den DSG800 Signalgeneratoren eine stabile sowie temperaturgeregelte 10MHz Quarz Takterzeugung hinzu. Durch den DSG800 OCXO-BO8 steigt die Frequenzstabilität somit von < 2ppm auf < 5ppb
599 € (netto zzgl. MWSt.)
Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
