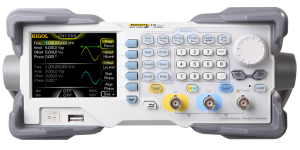

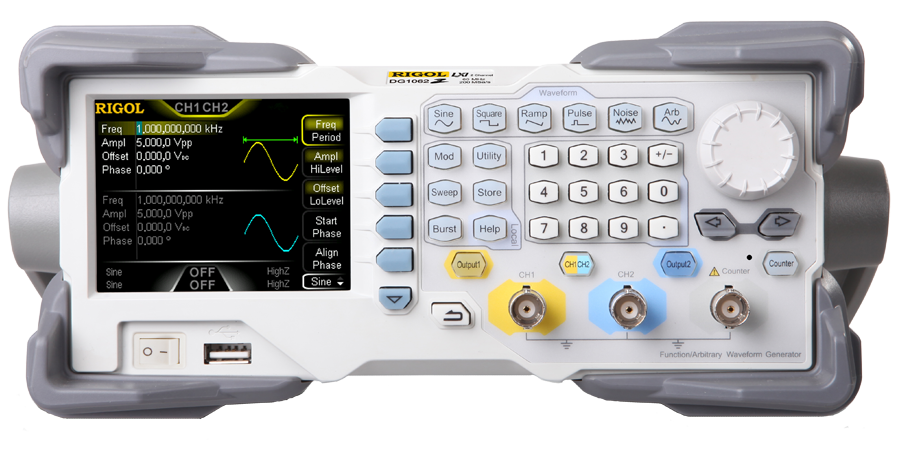

DG1032Z - Arbiträrgenerator/Funktionsgenerator - Rigol

DG1000Zzoom


469,00 € (netto zzgl. MWSt)
  • 2 Kanäle
  • Frequenzen von 1 uHz bis 30 MHz (Sinus)
  • 14 Bit vertikale Auflösung
  • 200 MS/s Abtastrate
  • 8 MPunkte Speicher (opt. 16 MPkte)
  • 160 vordefinierte Kurvenformen
  • Modulation - AM, FM, PM, ASK, FSK, PSK, PWM
  • Ultra Station Software zur Kurvengenerierung

Der Allround Generator für vielseitige Anwendungen. Standardfunktionen und Arbitäre Kurvenformen, Modulation einfache Bedienung - das ideale Gerät für Entwicklung und Ausbildung.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Zwei Kanäle
Das Gerät verfügt über 2 Kanäle die unabhängig oder miteinander gekoppelt betrieben werden können. Frequenzen von 1uHz bis max. 30 MHz (Sinus) können mit Amplituden bis max. 10 Vpp erzeugt werden.

Einfache Bedienung
Die Auswahl der Funktionen sowie die Darstellung im Display sind übersichtlich und intuitiv und ermöglichen so eine einfache und schnelle Bedienung. Natürlich kann das Gerät auch über eine der Standard-Schnittstellen ferngesteuert werden. Hierzu stehen sowohl die Software Ultra Station als auch entsprechende LabView® Treiber zur Verfügung.

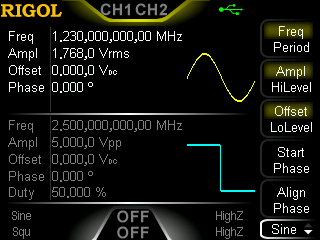

Funktionsgenerator - Standardsignale
Alle notwendigen Standardfunktionen wie Sinus, Rechteck, Rampe, Puls und Rauschen sind direkt über Funktionstasten wählbar.

Standardfunktionenzoom

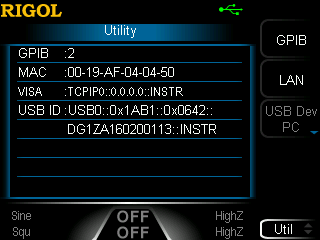

Auswahl der Schnittstellenzoom

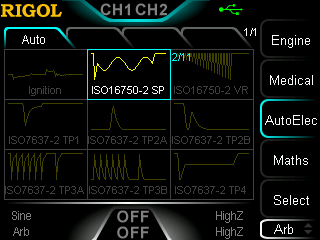

Arbiträrfunktionen - vordefiniert oder frei programmierbar
Eine Vielzahl vordefinierter Arbiträrfunktionen für viele Einsatzfälle ermöglichen einen einfachen Einstieg in die Anwendung des Gerätes. Darüber hinaus kann der Anwender eigene, frei definierbare Kurvenformen mit Längen bis 8 MPunkten (16 MPunkten optional) erzeugen. Die Definition der Arbiträrsignale erfolgt mit Hilfe der Software Ultra Station.

Umfangreiche Arbiträrfunktionenzoom

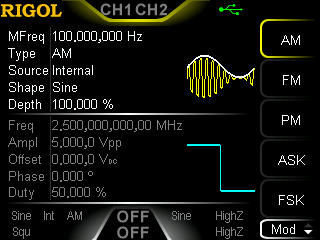

Modulation, Sweep und Burstbetrieb
Umfangreiche Modulationsfunktionen wie Amplitudenmodulation (AM) , Frequenzmodulation (FM), Phasenmodulation (PM), ASK, FSK, PSK und PWM erweitern die Einsatzmöglichkeiten. Zusätzlich

Modulation, Sweep und Burstzoom

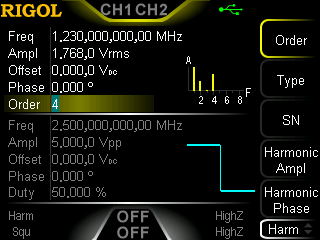

Harmonische
Ausgangsignale basierend auf einer Grundfrequenz und Anteilen bis zur 8ten Harmonischen können individuell erstellt werden. Dabei können sowohl die Amplituden sowie die Phasen der einzelnen Oberwellen verändert werden.

Harmonischezoom

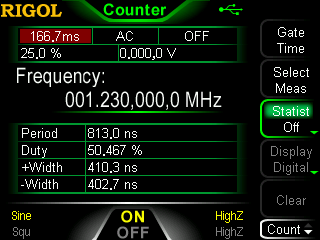

Integrierter Frequenzzähler
Ein integrierter Frequenzzähler bis 200 MHz ergänzt die Funktionalität des Gerätes. Frequenzen sowie Periodendauer und Tastverhältnis eines externen Signals können so präzise bestimmt werden.

Integrierter Frequenzzählerzoom


Keine Einträge vorhanden

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.

Anwendungen

Zur Erstellung von arbiträren Signalen sowie dem Herunterladen in den Generator benötigen sie die Ultra Station Software. Diese ist in der Standard Version kostenfrei, die Advanced Version ist eine kostenpflichtige Option.


Voraussetzung für die Arbeit mit Ultra Station ist die Rigol Software Suite Ultra Sigma sowie eine NI VISA® Runtime Installation.
