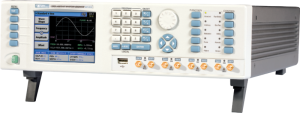

WX1284C - High Speed Arbiträrgenerator - Tabor

Die WaveXciter Modellreihe umfasst Arbiträrgeneratoren mit 1, 2 oder 4 Kanälen sowie Abtastraten von 1,25 GS/s oder 2,3 GS/s.
Um auch herausfordernden Aufgabenstellungen gerecht zu werden bietet der Generator eine tiefgreifende Einflussnahme in die Kurvengenerierung. So lässt sich z.B. die Abtastrate für die Wiedergabe in weiten Grenzen frei einstellen oder, falls zur Synchronisation mit anderen Prozessen erforderlich, von außen zuführen. Die einzelnen Kanäle des Generators können sowohl unabhängig voneinander als auch miteinander synchronisiert betrieben werden.
Eine sehr gute Signalqualität mit geringem Phasenrauschen sind die Grundlage für anspruchsvolle Anwendungen.

Die Generatoren der WaveXciter Serie sind in erster Linie für die Generierung von komplexen Arbiträtsignalen gedacht. Selbst komplizierte und umfangreiche Signalverläufe können mit der PC Software erstellt und in das Gerät geladen werden. Eine aufgefeilte Sequenzsteuerung ermöglicht die Zusammenstellung komplexer Signalverläufe aus einzelnen Teilsegmenten.

Umfangreiche Modulationsfunktionen wie Amplitudenmodulation (AM) , Frequenzmodulation (FM), Phasenmodulation (PM), ASK, FSK, PSK, Amplitude Shopping, Frequency Shopping, Sweep und Chirp erweitern die Einsatzmöglichkeiten.

Auch wenn der Generator WX1284C in erster Linie für die Erzeugung von arbiträren Kurvenformen entwickelt wurde, ist er doch in der Lage auch Standardsignale wie Sinus, Rechteck, Dreieck etc. auszugeben. Dabei unterscheidet er sich von normalen Funktionsgeneratoren durch den großen Frequenzumfang.

Die Bedienung des WX1284C erfolgt über die frontseitigen Bedienelemente oder alternativ ferngesteuert über eine der standardmäßigen Schnittstellen USB, Ethernet oder GPIB. Die Programmierung erfolgt über Hochsprachen wie C++, Phyton etc. oder mittels Tools wie LabView oder Matlab.
