Transientenlimiter zum Schutz bei leitungsgebundenen EMV-Pre-Compliance Tests

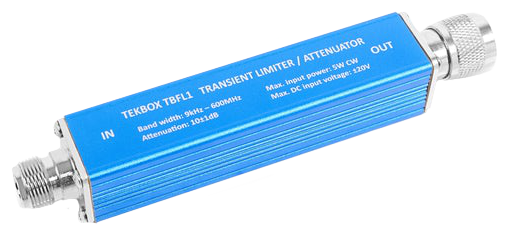

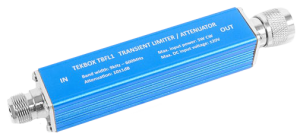

Der TBFL1 ist ein kombinierter Transientenlimiter/Dämpfungsglied/Hochpassfilter, der die Eingänge von Spektrumanalysatoren oder Messempfängern optimal schützt, wenn leitungsgebundene Störungsmessungen durchgeführt werden, bei denen die Eingangspegel nicht mit Sicherheit vorhergesagt werden können oder bei denen unbeabsichtigte Überlastungen auftreten können. Pin- und Schottky-Dioden in Kombination mit einem mehrstufigen 10dB-Dämpfungsglied halten einem kontinuierlichen HF-Eingangspegel von bis zu 5W (37 dBm) stand. Zusätzlich bietet eine Gasentladungsröhre Schutz vor Hochspannungstransienten. Ein 9-kHz-Hochpassfilter unterdrückt Oberwellen der Netzspannung. Mit einer Begrenzungsschwelle von +11 dBm und einem flachen Frequenzgang von 9 kHz bis 600 MHz kann der TBFL1-Limiter als Schutzeinrichtung für den gesamten Bereich der leitungsgebundenen Störungsmessungen eingesetzt werden.
