TBOH01 - Impedanznetzwerk - Tekbox
- Frequenzbereich: 150 kHz - 110 MHz
- Gleichstromwiderstand: 40 mΩ
- Maximal-Strom: 10 A
- Nominelle Betriebsspannung: 0 - 60 V
- Integrierter Überspannungsschutz
Allgemeine Informationen

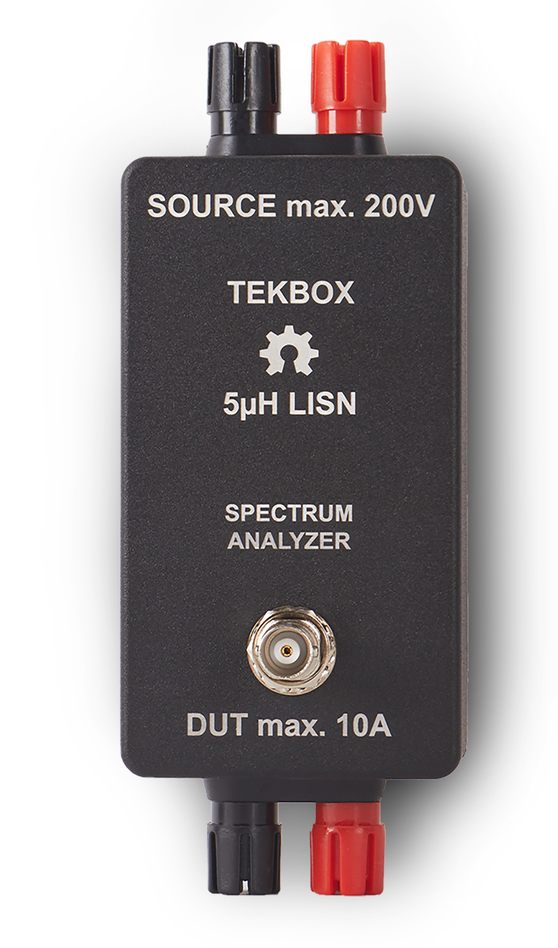

Der TBOH01 5uH LISN ist ein erforderliches Gerät zur Einrichtung von leitungsgebundenen Störmessungen von Gleichstrom-betriebenen Geräten.
Es ist für die EMC-Vorprüfung im Frequenzbereich von 150 kHz bis 110 MHz ausgelegt. Der LISN wird in die Versorgungsleitung des zu testenden Geräts (Device Under Test, DUT) eingefügt.
Das am Versorgungsterminal des DUT vorhandene leitungsgebundene Rauschen kann über den BNC-Anschluss mit einem Spektrumanalysator oder einem Messempfänger gemessen werden.
Durch eine 5µH-Spule werden die Quellenterminals (Versorgung) und die DUT-Terminals entkoppelt.
Für diese Geräteserie sind keine Optionen verfügbar.
Keine Einträge vorhanden
Für dieses Produkt ist kein Video vorhanden
