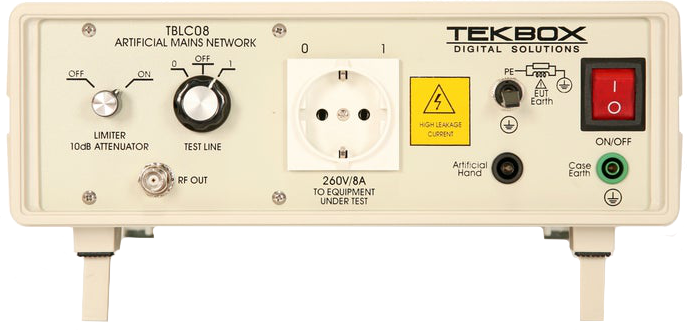

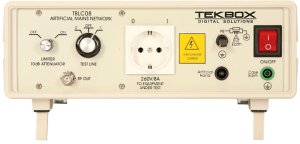

TBLC08 - Impedanznetzwerk - Tekbox
- Frequenzbereich: 9 kHz…30 MHz
- Nachgebildete Impedanz: 50 Ω || (50 μH + 5 Ω)
- Handnachbildung: 220 pF + 511 Ω
- Netzspannung: 240 V; 50-60 Hz, CAT II
- Max. Betriebsstrom: 8 A bei 23°C; Sicherung: 8 A träge
- HF-Ausgang: 50 Ω BNC-Buchse
- Messpfad schaltbar: 0 (Nullleiter), OFF, 1 (Phase)
- Kalibrierdaten nach CISPR 16-1-2
- Schutzklasse 1: EN61010-1/IEC1010-1
- Schaltbare Erdung: Direkt oder über 50 Ω ║ 50 µH
Allgemeine Informationen
Die TBLC08 50µH LISN ist ein Gerät zur Stabilisierung der Leitungsimpedanz, das entwickelt wurde, um leitungsgebundene Störungen im Frequenzbereich von 9kHz bis 30MHz gemäß dem CISPR16-Standard zu messen.
Das Gerät ist speziell für die Prüfung von einphasigen, mit Wechselstrom betriebenen Geräten mit Versorgungsspannungen von bis zu maximal 240V und 8A konzipiert.
Leitungsgebundenes Rauschen kann sowohl auf dem Phasen- als auch auf dem Neutralleiter gemessen werden.
Die TBLC08 ist mit einem schaltbaren Begrenzer/Attenuator und einer künstlichen Handverbindung ausgestattet. Je nach Land sind spezifische Anschlüsse für das zu testende Gerät verfügbar.
Für diese Geräteserie sind keine Optionen verfügbar.
