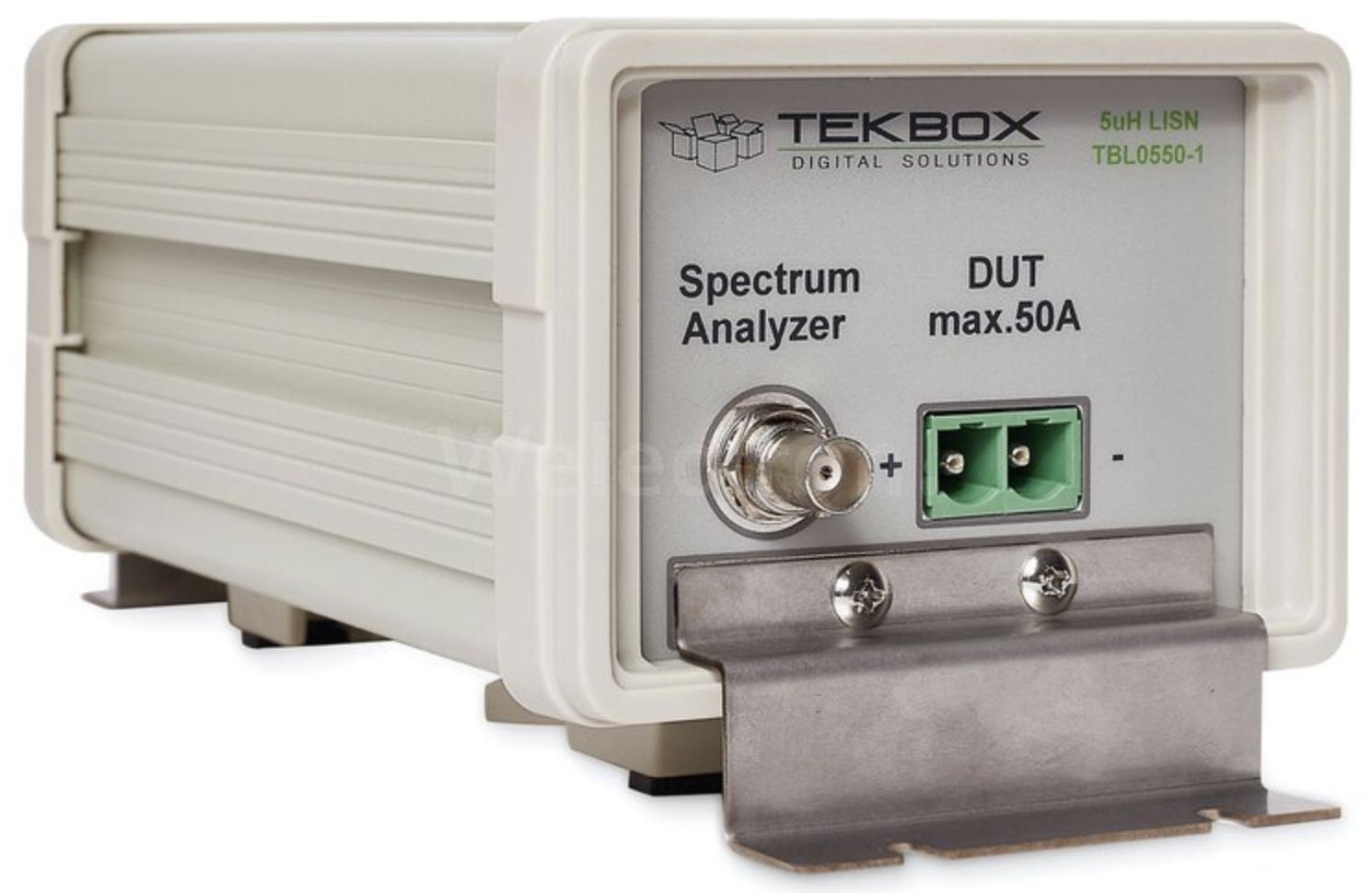

TBL0550-1 - Impedanznetzwerk - Tekbox
- Frequenzbereich: 100 kHz ... 150 MHz
- Widerstand: < 5 mΩ Max.
- Stromstärke: 50 A (kontinuierlich), 70 A für 3 Minuten
- Betriebsspannung: 0 ... 60 V DC
- Prüfspannung: 250V
- Der 1 μF Kondensator kann mittels Jumper intern deaktiviert werden
- Maße: 120 mm x 100 mm x 225 mm (270 mm mit Bodenhalterung);
- Gewicht: 1.6 kg
Allgemeine Informationen
Das TBL0550-1 5µH LISN ist ein Gerät, welches zur Durchführung von leitungsgebundenen Störmessungen an Gleichstrombetriebenen elektronischen Geräten. Es wurde speziell für Messungen im Frequenzbereich von 150 kHz bis 110 MHz entwickelt und erfüllt die Anforderungen der Normen CISPR 16-1-2, CISPR-25, EN55025, MIL-STD-461F, ISO11452-4 sowie mit gewissen Einschränkungen DO-160/ED-14G und ISO 7637-2.
Der LISN wird in die Versorgungsleitung des zu testenden Geräts (Device Under Test, DUT) eingefügt. Das leitungsgebundene Rauschen, das an den Versorgungsterminals des DUT vorhanden ist, kann über den BNC-Anschluss mithilfe eines Spektrumanalysators oder eines Messempfängers gemessen werden.
Durch eine 5µH-Spule werden die Quellenterminals (Versorgung) und die DUT-Terminals voneinander entkoppelt. Die Verwendung von zwei TBL0550-1 in Kombination mit dem Tekbox LISN Mate ermöglicht eine separate Messung des Gleichtakt- und des Gegentakt-Rauschens.
Das Gerät wird mit einem BNC-male zu N-male RG232-Kabel, passenden Steckverbindern und Erdungsbügeln geliefert, um es mit einer Erdungsebene zu verbinden.
Für diese Geräteserie sind keine Optionen verfügbar.
