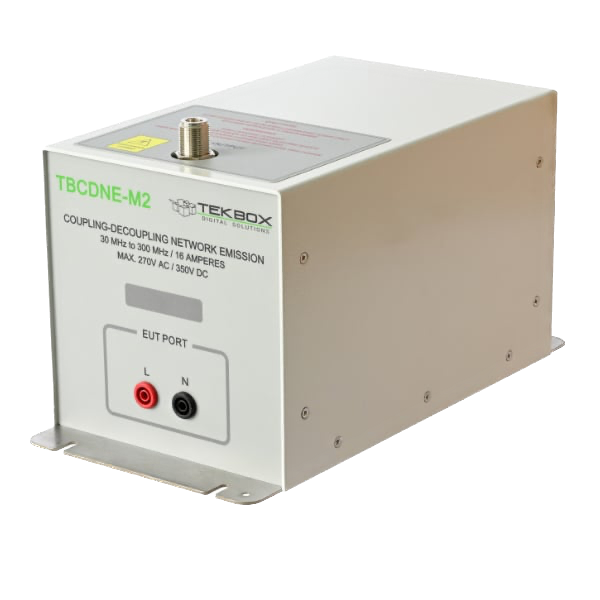

TBCDNE-M2 - Kopplungsnetzwerk - Tekbox



TBCDNE-M2 -TekBox zoom


1.550,00 € (netto zzgl. MWSt)


  • Konformität mit CISPR 15 (IEC / EN 55015) Edition 9
  • Frequenzbereich: 30 MHz bis 300 MHz
  • Maximale Stromstärke: 16 A
  • Maximale Spannung: 300 V AC, 600 V DC
  • Gleichtaktimpedanz: 150 Ω +10 / –20 Ω

Der Tekbox TBCDNE-M2 ist ein Coupling Decoupling Network (CDNE), das speziell für die Messung von abgestrahlten Emissionen von Beleuchtungseinrichtungen gemäß dem CISPR 15 (EN55015) Standard entwickelt wurde.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Allgemeine Informationen

Der Tekbox TBCDNE-M2 ist ein Coupling Decoupling Network (CDNE), das speziell für die Messung von abgestrahlten Emissionen von Beleuchtungseinrichtungen gemäß dem CISPR 15 (EN55015) Standard entwickelt wurde. Diese innovative Technologie bietet eine Alternative zu traditionellen Open Area Test Sites (OATS) und ermöglicht präzise Messungen im Frequenzbereich von 30 MHz bis 300 MHz. Der TBCDNE-M2 ist ideal für Geräte ohne PE (Erdungs-)Verbindung.

Im Vergleich zu herkömmlichen CDNs bietet der TBCDNE-M2 eine strengere Spezifikation mit reduzierter Toleranz im Common-Mode-Impedanzbereich, Phasenanpassung und einer differenziellen Mode-Impedanz von 100 Ω. Das Gerät ist für eine maximale Versorgungsspannung von 300V AC bzw. 600V DC und einen maximalen Strom von 16A ausgelegt. Der Tekbox TBCDNE-M2 wird mit NIST-rückverfolgbaren Kalibrierungsdaten geliefert und bietet optionale Zubehörteile für erweiterte Mess- und Kalibrierungsanforderungen.

Das TBCDNE-M2 ist speziell für EUTs ohne Erdanschluss (PE) ausgelegt. Für EUTs mit Erdanschluss bietet Tekbox das Modell TBCDNE-M3 an.

Für diese Geräteserie sind keine Optionen verfügbar.

Keine Einträge vorhanden

Für dieses Produkt ist kein Video vorhanden
