TBCDN-M1 - Kopplungsnetzwerk - Tekbox

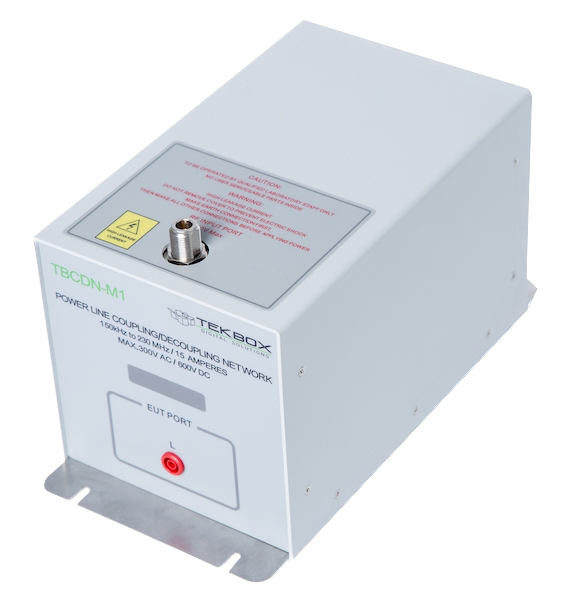

TBCDN-M1 -TekBox zoom


1.089,00 € (netto zzgl. MWSt)


  • Frequenzbereich: 150 kHz bis 230 MHz
  • Maximale Stromstärke: 15 A
  • Spannung: 300 V AC, 600 V DC
  • RF-Eingangsleistung: max. 6,5 W CW
  • RF-Eingangsspannung: max. 32 V
  • Impedanz (Gleichtakt): 150 Ω

Das TBCDN-M1 ist ein hochwertiges Coupling Decoupling Network/Kopplungs-Entkopplungsnetzwerke (CDN) für leitungsgeführte Störfestigkeitsprüfungen.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Allgemeine Informationen

Das TBCDN-M1 ist ein hochwertiges Coupling Decoupling Network/Kopplungs-Entkopplungsnetzwerke (CDN) für leitungsgeführte Störfestigkeitsprüfungen nach IEC 61000-4-6. Es erfüllt die Anforderungen der Norm IEC 61000-4-6 Anhang D2 und wurde speziell für die Einspeisung von Gleichtaktstörungen im Frequenzbereich von 150 kHz bis 230 MHz entwickelt. Das TBCDN-M1 ist geeignet für ungefilterte AC- und DC-Stromversorgungsleitungen und bietet zuverlässige und präzise Ergebnisse dank robuster Bauweise und leistungsstarker Komponenten.

Das TBCDN-M1 ist für eine maximale Betriebsspannung von 300 V AC bzw. 600 V DC und einen Strom von bis zu 15 A ausgelegt. Mit einem maximalen RF-Eingangspegel von 6,5 W CW und einer RF-Eingangsspannung von 32 V ist es für anspruchsvolle EMV-Prüfungen geeignet. Das Gehäuse besteht aus pulverbeschichtetem Aluminium und einer Edelstahl-Grundplatte für eine hohe Haltbarkeit. Das Produkt wird mit einem individuellen Prüfprotokoll geliefert, das das Spannungsverhältnis und die Gleichtaktimpedanz dokumentiert.

Für diese Geräteserie sind keine Optionen verfügbar.

Keine Einträge vorhanden

Für dieses Produkt ist kein Video vorhanden
