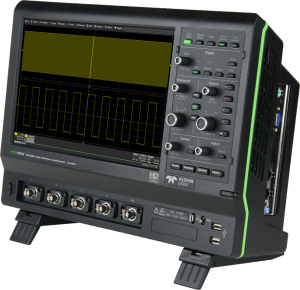

Die HDO4000 Serie verfügt gegenüber herkömmlichen Oszilloskopen über eine höhere vertikale Auflösung von 12 Bit. Dadurch erreichen die Oszilloskope eine detailgenaue Darstellung selbst kleiner Signalanteile.
Die High-End Oszilloskope der HDO4000 Serie sind aufgrund ihrer umfangreichen Ausstattung und optionaler Erweiterungsmöglichkeiten für eine Vielzahl von anspruchsvollen Aufgabenstellungen in der Forschung und Entwicklung geeignet. Hier einige der herausragenden Leistungsmerkmale
12 Bit vertikale Auflösung - HD4096
HD steht für High Definition, der Wert 4096 beschreibt die Anzahl der Quantisierungsstufen bei einem 12 Bit A/D Wandler. Herkömmliche Oszilloskope arbeiten in der Regel mit 8 Bit Wandlern und haben daher nur 256 Stufen. Die HDO Serie bietet Ihnen also eine 16-fach bessere Auflösung. Ebenfalls optimierte analoge Eingänge ergeben mit der höheren Wandlerauflösung eine deutlich verbesserte Amplitudengenauigkeit. Dies wird deutlich sichtbar in der detailgetreueren, rauschärmeren Kurvendarstellung. So lassen sich selbst kleinste Signalinhalte erfassen.
Labnotebook - Die clevere Art der Dokumentation
Natürlich
können Sie alle erforderlichen Informationen zu Ihrer Messung
speichern, den Bildschirminhalt drucken, sowie die kompletten gemessenen
Werte festhalten. Mit Labnotebook erledigen Sie all diese Aufgaben mit
nur einem Knopfdruck. Und selbstverständlich können Sie Ihre
gespeicherten Daten ebenso einfach zu einem späteren Zeitpunkt wieder in
das Oszilloskop laden oder am PC auswerten. Labnotebook spart Zeit und
erhöht die Qualität Ihrer Dokumentation.
Protokollanalyse für serielle Datenprotokolle (optional)
Für
die HDO4000 Serie ist eine Vielzahl von Trigger und Dekoderoptionen für
die Analyse von seriellen Datenprotokollen erhältlich, darunter
Automotive Protokolle wie CAN, LIN, Flexray, Embedded Protokolle wie
I2C, SPI, UART und viele mehr. Die gemeinsame Darstellung der
Dekodierung mit dem gemessenen Leitungssignal ermöglicht die
gleichzeitige Auswertung der Physikalischen- und der Protokollebene.
WaveScan
Die WaveScan Funktion durchsucht erfasste Daten nach bestimmten Inhalten, z.B. dem Auftreten eines vordefinierten Tastverhätlnis. Werden diese Inhalte erkannt so kann eine Aktion ausgelöst werden wie Stoppen der Acquisition oder automatisches Speichern. Damit ist WaveScan ein nützliches Instrument bei der Fehlersuche.
Power- und Spektrumanalyse (optional)
Zwei leistungsfähige Optionspakete erweitern die Funktionalität des Gerätes für spezielle Aufgaben. Die Poweranalyse unterstützt den Entwickler z.B. beim Design von Schaltnetzteilen etc. und fügt dem Oszilloskope viele spezielle Messfunktionen hinzu.
Die Spektrumanalyse ermöglicht die Darstellung und Auswertung der erfassten Signale im Frequenzbereich. Das automatische Auffinden und Vermessen von Spitzenwerten sowie die ebenfalls enthaltene 3D-Wasserfalldarstellung sind nur einige der hilfreichen Werkzeuge die diese Option bereitstellt.
Dies sind nur einige von einer Vielzahl nützlicher Funktionen die Ihnen die Arbeit mit den Geräten der HDO4000 Serie erleichtern. Gerne geben wir Ihnen einen vollständigen Überblick in einer persönlichen Demonstration des Gerätes.
Protokollanalyseoption I2C-Bus für Teledyne LeCroy HDO4000 Oszilloskope
Preis auf AnfragePower Analyse für Teledyne LeCroy HDO4000 Oszilloskope
Preis auf AnfrageProtokollanalyseoption Ethernet-Bus für Teledyne LeCroy HDO4000 Oszilloskope
Preis auf AnfrageProtokollanalyseoption für die Protokolle I2C, SPI und UART für Teledyne LeCroy HDO4000 Oszilloskope
Preis auf AnfrageProtokollanalyseoption CAN Bus für Teledyne LeCroy HDO4000 Oszilloskope
Preis auf AnfrageProtokollanalyseoption für die Automotive-Protokolle CAN, LIN und FlexRay für Teledyne LeCroy HDO4000 Oszilloskope
Preis auf AnfrageAktiver Tastkopf - Single-Ended, 1,5 GHz Bandbreite
Preis: 3150,00 €Aktiver Tastkopf - Single-Ended, 1 GHz Bandbreite
Preis: 1590,00 €Aktiver Differenztastkopf, 1,5GHz Bandbreite
Preis: 8770,00 €Aktiver Differenztastkopf, 1GHz Bandbreite
Preis: 6850,00 €Aktiver Differenztastkopf, 500 MHz Bandbreite
Preis: 5210,00 €Aktiver Differenztastkopf, 200 MHz Bandbreite
Preis: 3350,00 €Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
