Zur Analyse von Signalen im Frequenzbereich bietet Siglent ein umfangreiches Portfolio an Spektrumanalysatoren und Netzwerkanalysatoren sowie Kombigeräten.
Vom kostengünstigen Einstiegsgerät mit einem Frequenzbereich bis 1,5 GHz bis zu den High-End Geräten mit 7,5 GHz Bandbreite und Echtzeitanalyse ist für jede Applikation das passende Gerät vorhanden. Durch den integrierten Tracking-Generator sowie eine Vielzahl an optionalen Analysefunktionen können die Spektrumanalysatoren an die individuelle Aufgabenstellung angepasst werden.
Zur den typischen Anwendungsfeldern von Spektrumanalyatoren gehören u.a.
- EMV Analyse (Pre-Compliance-Test)
- Entwurf von Filtern und Verstärkern
- Analyse von analogen und digitalen Modulationsverfahren
Die Geräteserien SSA3000X-R und SVA1000X sind Hybridgeräte die neben der Spektrumanalyse auch über eine Vektor Netzwerkanalysefunktion verfügen.
SSA3000X
SSA3000X Plus
SSA3000X-R
SSA5000A

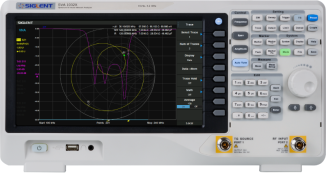

SVA1000X

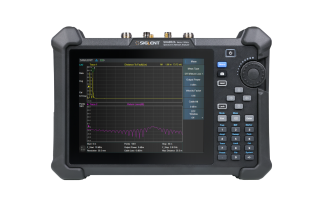

SHA850A
|
Spektrumanalystoren |
Frequenzbereich |
Auflösungsbandbreite |
Phasenrauschen |
Amplitudengenauigkeit |
Displayed Average Noise Level (DANL) |
|---|---|---|---|---|---|
|
SSA3021X |
9 kHz - 2,1 GHz |
1 Hz - 1 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-161 dBm/Hz (typ.) |
|
SSA3032X |
9 kHz - 3,2 GHz |
1 Hz - 1 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-161 dBm/Hz (typ.) |
|
|
|
|
|
|
|
|
SSA3015X Plus |
9 kHz - 1,5 GHz |
1 Hz - 1 MHz |
-99 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 1,2 dB |
-156 dBm/Hz (typ.) |
|
SSA3021X Plus |
9 kHz - 2,1 GHz |
1 Hz - 1 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-161 dBm/Hz (typ.) |
|
SSA3032X Plus |
9 kHz - 3,2 GHz |
1 Hz - 1 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-161 dBm/Hz (typ.) |
|
SSA3075X Plus |
9 kHz - 7,5 GHz |
1 Hz - 3 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-165 dBm/Hz (typ.) |
|
|
|
|
|
|
|
|
SSA3032X-R |
9 kHz - 3,2 GHz |
1 Hz - 3 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-165 dBm/Hz (typ.) |
|
SSA3050X-R |
9 kHz - 5 GHz |
1 Hz - 3 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-165 dBm/Hz (typ.) |
|
SSA3075X-R |
9 kHz - 7,5 GHz |
1 Hz - 3 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-165 dBm/Hz (typ.) |
|
|
|
|
|
|
|
|
SSA5083A |
9 kHz - 13,6 GHz |
1 Hz - 10 MHz |
-105 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-165 dBm/Hz (typ.) |
|
SSA5085A |
9 kHz - 26,5 GHz |
1 Hz - 10 MHz |
-105 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-165 dBm/Hz (typ.) |
|
|
|
|
|
|
|
|
SVA1015X |
9 kHz - 1,5 GHz |
1 Hz - 1 MHz |
-99 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 1,2 dB |
-156 dBm/Hz (typ.) |
|
SVA1032X |
9 kHz - 3,2 GHz |
1 Hz - 1 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-161 dBm/Hz (typ.) |
|
SVA1075X |
9 kHz - 7,5 GHz |
1 Hz - 3 MHz |
-98 dBc/Hz @ 1 GHz, 10 kHz Offset |
< 0,7 dB |
-165 dBm/Hz (typ.) |
