HF-Signalgeneratoren - Siglent
Signalgeneratoren dienen in erster Linie zur Erzeugung höherfrequenter Trägersignale (Carrier Wave) die bei Bedarf noch moduliert werden können. Zur Auswahl stehen hier analoge Modulationsformen (AM, FM etc.), bei einigen Geräten kommen zusätzlich noch digitale Modulationsformen wie die Quadraturmodulation (I/Q-Modulation) hinzu.
SSG3000X
SSG5000X

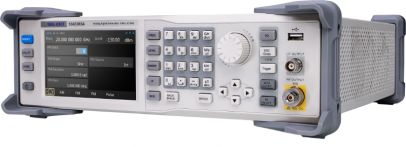

SSG5000A
SSG6000A
|
Signalgeneratoren |
Frequenzbereich |
Frequenz- |
Amplituden- |
Pegel- |
Phasenrauschen |
I/Q Modulation |
|---|---|---|---|---|---|---|
|
SSG3021X |
9 kHz - 2,1 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-110 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
SSG3021X-IQE |
9 kHz - 2,1 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-110 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, extern |
|
SSG3032X |
9 kHz - 3,2 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-110 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
SSG3032XIQE |
9 kHz - 3,2 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-110 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, extern |
|
|
|
|
|
|
|
|
|
SSG5040X |
9 kHz - 4 GHz |
0,001 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-120 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
SSG5040X-V |
9 kHz - 4 GHz |
0,001 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-120 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, int. und ext. |
|
SSG5060X |
9 kHz - 6 GHz |
0,001 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-120 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
SSG5060X-V |
9 kHz - 6 GHz |
0,001 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-120 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, int. und ext. |
|
|
|
|
|
|
|
|
|
SSG5083A |
9 kHz - 13,6 GHz |
0,001 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-120 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
SSG5085A |
9 kHz - 20 GHz |
0,001 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-120 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
|
|
|
|
|
|
|
|
SSG6083A |
100 kHz - 13,6 GHz |
0,01 Hz |
0,01 dB |
≤ 0,7 dB (typ.) |
-135 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
SSG6085A |
100 kHz - 20 GHz |
0,01 Hz |
0,01 dB |
≤ 0,7 dB (typ.) |
-135 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
SSG6087A |
100 kHz - 40 GHz |
0,01 Hz |
0,01 dB |
≤ 0,7 dB (typ.) |
-135 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
