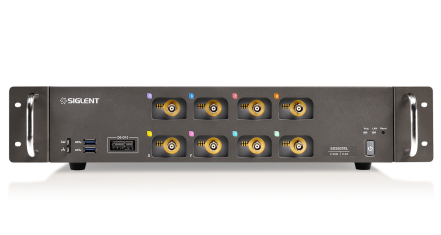

SDS6000L Oszilloskope - Siglent
Die SDS6000L-Serie von SIGLENT bietet platzsparende digitale Speicheroszilloskope mit bis zu 8 analogen und 16 digitalen Kanälen in Bandbreiten von 2 GHz / 1 GHz / 500 MHz. Die maximale Abtastrate beträgt 5 GSa/s (10 GSa/s ESR) pro Kanal, mit einer maximalen Aufzeichnungslänge von 500 Mpts/ch. Die Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Erfassungsrate von bis zu 170.000 wfm/s im Normalmodus (750.000 wfm/s im Sequenzmodus) und verfügt über ein innovatives digitales Trigger-System. Es bietet eine Vielzahl von Mess- und Analysefunktionen. Die Fernsteuerung über LAN sowie ein zusätzliches Synchronisationsmodul - SYN64 - ermöglichen den Aufbau eines High-Speed-Erfassungssystems mit bis zu 512 Kanälen.
|
Modell |
Bandbreite |
Kanäle |
Echtzeit-Abtastrate |
Erfassungsrate |
Speichertiefe |
|
2 GHz |
8 + EXT |
5 GSa/s (10GSa/s ESR) |
170,000 wfm/s (normal mode) 750,000 wfm/s (Sequence mode) |
500 Mpts/ch (1 Kanal) 250 Mpts/ch (2 Kanäle) 125 Mpts/ch (3/4 Kanäle) |
|
|
2 GHz |
4 + EXT |
5 GSa/s (10GSa/s ESR) |
170,000 wfm/s (normal mode) 750,000 wfm/s (Sequence mode) |
500 Mpts/ch (1 Kanal) 250 Mpts/ch (2 Kanäle) 125 Mpts/ch (3/4 Kanäle) |
|
|
1 GHz |
8 + EXT |
5 GSa/s (10GSa/s ESR) |
170,000 wfm/s (normal mode) 750,000 wfm/s (Sequence mode) |
500 Mpts/ch (1 Kanal) 250 Mpts/ch (2 Kanäle) 125 Mpts/ch (3/4 Kanäle) |
|
|
1 GHz |
4 + EXT |
5 GSa/s (10GSa/s ESR) |
170,000 wfm/s (normal mode) 750,000 wfm/s (Sequence mode) |
500 Mpts/ch (1 Kanal) 250 Mpts/ch (2 Kanäle) 125 Mpts/ch (3/4 Kanäle) |
|
|
500 MHz |
8 + EXT |
5 GSa/s (10GSa/s ESR) |
170,000 wfm/s (normal mode) 750,000 wfm/s (Sequence mode) |
500 Mpts/ch (1 Kanal) 250 Mpts/ch (2 Kanäle) 125 Mpts/ch (3/4 Kanäle) |
|
|
500 MHz |
4 + EXT |
5 GSa/s (10GSa/s ESR) |
170,000 wfm/s (normal mode) 750,000 wfm/s (Sequence mode) |
500 Mpts/ch (1 Kanal) 250 Mpts/ch (2 Kanäle) 125 Mpts/ch (3/4 Kanäle) |
Um Ihre Investition für die Zukunft abzusichern besteht die Möglichkeit die Bandbreite des Oszilloskops nachträglich zu erweitern.
