Funktionsgeneratoren und Signalgeneratoren - Rigol
Funktionsgeneratoren und Signalgeneratoren von Rigol sind hochwertige elektronische Messgeräte, die in der Elektronikindustrie eine entscheidende Rolle spielen. Sie dienen dazu, präzise elektrische Signale wie Sinuswellen, Rechteckwellen und mehr zu erzeugen und werden in einer Vielzahl von Anwendungen und Tests eingesetzt.
Diese Generatoren sind besonders wichtig in der Elektronikentwicklung, Forschung und Ausbildung, wo sie es Ingenieuren und Studenten ermöglichen, elektronische Schaltungen zu testen, Experimente durchzuführen und neue Technologien zu entwickeln. In der Fertigung werden sie ebenfalls verwendet, um die Qualität von Produkten zu überprüfen, bevor sie auf den Markt kommen. Rigol ist ein angesehener Hersteller von Messgeräten und bekannt für die Qualität, Benutzerfreundlichkeit und erweiterte Funktionen seiner Funktionsgeneratoren und Signalgeneratoren.
Arbiträr- und Funktionsgeneratoren
DG900
DG1000Z

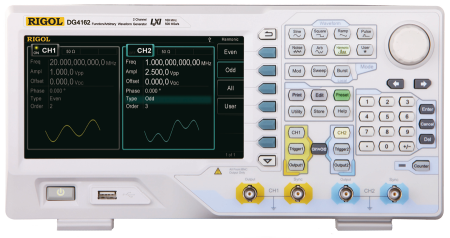

DG4000
|
Arbiträrgeneratoren |
max. Frequenz |
Abtastrate |
Auflösung |
Arbiträrspeicher |
max. Ausgangsspannung |
max. Strom |
|---|---|---|---|---|---|---|
|
DG952 |
50 MHz |
250 MS/s |
16 Bit |
16 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 10MHz |
200mA |
|
DG972 |
70 MHz |
250 MS/s |
16 Bit |
16 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 10 MHz |
200mA |
|
DG992 |
100 MHz |
250 MS/s |
16 Bit |
16 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 10 MHz |
200mA |
|
|
|
|
|
|
|
|
|
DG1032Z |
30 MHz |
200 MS/s |
14 Bit |
8 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 10 MHz |
200mA |
|
DG1062Z |
60 MHz |
200 MS/s |
14 Bit |
8 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 10 MHz |
200mA |
|
|
|
|
|
|
|
|
|
DG4062 |
60 MHz |
500 MS/s |
14 Bit |
16 kPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 20 MHz |
200mA |
|
DG4102 |
100 MHz |
500 MS/s |
14 Bit |
16 kPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 20 MHz |
200mA |
|
DG4162 |
160 MHz |
500 MS/s |
14 Bit |
16 kPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 20 MHz |
200mA |
|
DG4202 |
200 MHz |
500 MS/s |
14 Bit |
16 kPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 20 MHz |
200mA |
RF-Signalgeneratoren
DSG800
DSG800A
DSG3000B
|
Signalgeneratoren |
Frequenzbereich |
Frequenz- |
Amplituden- |
Pegel- |
Phasenrauschen |
I/Q Modulation |
|---|---|---|---|---|---|---|
|
DSG815 |
9 kHz - 1,5 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-105 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
DSG830 |
9 kHz - 3 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-105 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
|
|
|
|
|
|
|
|
DSG821 |
9 kHz - 2,1 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-112 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
DSG821A |
9 kHz - 2,1 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-112 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, extern |
|
DSG836 |
9 kHz - 3,6 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-112 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
DSG836A |
9 kHz - 3,6 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-112 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, extern |
|
|
|
|
|
|
|
|
|
DSG3065B |
9 kHz - 6,5 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-116 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
DSG3065B-IQ |
9 kHz - 6,5 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-116 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, int. und ext. |
|
DSG3136B |
9 kHz - 13,6 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-116 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
nein |
|
DSG3136-IQ |
9 kHz - 13,6 GHz |
0,01 Hz |
0,01 dB |
≤ 0,5 dB (typ.) |
-116 dBc/Hz @ 1 GHz / 20kHz offset (typ.) |
ja, int. und ext. |
