Aktive Tastköpfe - PMK
Für Messungen im höheren Frequenzbereich sind passive Tastköpfe nicht oder nur eingeschränkt geeignet. Hier bietet sich die Verwendung von aktiven Tastköpfen an. Die Modelle der Tetris und Sonic Serie sind für Single-Ended-Messungen, d.h Messung mit Massebezug bei Frequenzen bis 4 GHz geeignet.
Das Modell Sonic 4000 RF mit AC-Kopplung ist speziell für den Einsatz mit Spektrum- und Netzwerkanalysatoren optimiert.
Die Differenztastköpfe der HSDP-Serie sind für Messungen ohne Massebezug geeignet und werden u.a. zur Erfassung von differentiellen Bussignalen verschiedener Übertragungsprotokolle eingesetzt.
TETRIS

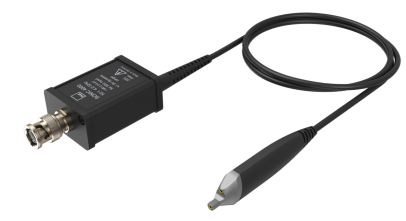

Sonic 4000
Sonic 4000 RF
Differenz Tastköpfe
|
Artikel |
Teilerverhältnis |
Bandbreite (-3dB) |
Eingangsimpedanz |
Dynamischer Messbereich |
|---|---|---|---|---|
|
10:1 |
1,0 GHz |
1 MΩ / 0,9 pF |
± 8 V |
|
|
10:1 |
1,5 GHz |
1 MΩ / 0,9 pF |
± 8 V |
|
|
10:1 |
2,5 GHz |
1 MΩ / 0,9 pF |
± 8 V |
|
Artikel |
Teilerverhältnis |
Bandbreite (-3dB) |
Eingangsimpedanz |
Dynamischer Messbereich |
Eingangsspannung |
|---|---|---|---|---|---|
|
10:1 |
4 GHz |
1 MΩ / 0,6 pF |
± 8 V |
20 V |
|
Artikel |
Teilerverhältnis |
Bandbreite (-3dB) |
Eingangsimpedanz |
Dynamischer Messbereich |
Eingangsspannung |
|---|---|---|---|---|---|
|
10:1 |
220 Hz - 4 GHz |
2 MΩ / 0,6 pF |
± 8 V |
20 V DC |
|
Artikel |
Teilerverhältnis |
Bandbreite (-3dB) |
Eingangsimpedanz |
Dynamischer Messbereich |
Kabellänge |
|---|---|---|---|---|---|
|
HSDP2010 |
10:1 |
2,3 GHz (typ.) |
1 MΩ / 0,6 pF |
± 8 V |
1.3 m |
|
HSDP2010L |
10:1 |
2,0 GHz (typ.) |
1 MΩ / 0,6 pF |
± 8 V |
7.5 m |
|
HSDP2025 |
25:1 |
2,2 GHz (typ.) |
1 MΩ / 0,6 pF |
± 20 V |
1.3 m |
|
HSDP2025L |
25:1 |
2,0 GHz (typ.) |
1 MΩ / 0,6 pF |
± 20 V |
7.5 m |
