LCR-Meter - GW Instek




Ein LCR-Meter ist ein unverzichtbares Werkzeug zur Messung elektrischer Eigenschaften von passiven elektronischen Bauteilen wie Spulen, Kondensatoren und Widerständen. Es liefert präzise Messungen der Induktivität (L), Kapazität (C) und des Widerstands (R) dieser Bauteile. Durch den Einsatz eines LCR-Meters können genaue Bauteilwerte ermittelt, Fehler identifiziert, die Qualität der Komponenten überprüft und die Leistung von Schaltungen optimiert werden. Es ermöglicht außerdem die Charakterisierung und Abstimmung von Filtern, Resonanzkreisen und anderen elektronischen Schaltungen. In der Elektronikindustrie, im Labor, in der Qualitätskontrolle und in der Forschung werden LCR-Meter weit verbreitet eingesetzt, um präzise und zuverlässige Messungen durchzuführen.

GW Instek Logo


LCR Meter GW Instek





LCR-Meter Serien von GW Instek

LCR-6000-Serie

LCR-6000 Meter GW Instek

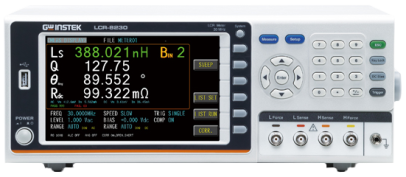

LCR-8200-(A)-Serie

LCR-8000 Met GW Instek

LCR-900-Serie

LCR-900 Serie GW Instek


Modell

Messfrequenz

Basisgenauigkeit

DC-BIAS

LCR-6000-Serie




LCR-6002

10Hz ~2kHz (±0.01%)

0.05%

± 2.5V (0.5%+0.005V)

LCR-6020

10Hz ~ 20kHz (±0.01%)

0.05%

± 2.5V (0.5%+0.005V)

LCR-6100

10Hz ~ 100kHz (±0.01%)

0.05%

± 2.5V (0.5%+0.005V)

LCR-6200

10Hz ~ 200kHz (±0.01%)

0.05%

± 2.5V (0.5%+0.005V)

LCR-6300

10Hz ~ 300kHz (±0.01%)

0.05%

± 2.5V (0.5%+0.005V)



Modell

Messfrequenz

Basisgenauigkeit

DC-BIAS

LCR-900-Serie





LCR-914

100Hz/ 120Hz/ 1kHz

0.2%

n/a

LCR-915

100Hz/ 120Hz/ 1kHz/ 10kHz

0.2%

n/a

LCR-916

100Hz/ 120Hz/ 1kHz/ 10kHz/ 100kHz

0.2%

n/a



Modell

Messfrequenz

Basisgenauigkeit

DC-BIAS

Equivalent Circuit Model Analysis

LCR-8200-(A)- Serie





LCR-8201

DC, 10Hz ~ 1MHz (±0.0007%)

±0.08%

0 ~ ±12V

n/a

LCR-8205

DC, 10Hz ~ 5MHz (±0.0007%)

±0.08%

0 ~ ±12V

n/a

LCR-8210

DC, 10Hz ~ 10MHz (±0.0007%)

±0.08%

0 ~ ±12V

n/a

LCR-8220

DC, 10Hz ~ 20MHz (±0.0007%)

±0.08%

0 ~ ±12V

n/a

LCR-8230

DC, 10Hz ~ 30MHz (±0.0007%)

±0.08%

0 ~ ±12V

n/a

LCR-8205A

DC, 10Hz ~ 5MHz (±0.0007%)

±0.08%

0 ~ ±12V

7 Ersatzschaltbilder

LCR-8210A

DC, 10Hz ~ 10MHz (±0.0007%)

±0.08%

0 ~ ±12V

7 Ersatzschaltbilder

LCR-8220A

DC, 10Hz ~ 20MHz (±0.0007%)

±0.08%

0 ~ ±12V

7 Ersatzschaltbilder

LCR-8230A

DC, 10Hz ~ 30MHz (±0.0007%)

±0.08%

0 ~ ±12V

7 Ersatzschaltbilder

LCR-8250A

DC, 10Hz ~ 50MHz (±0.0007%)

±0.08%

0 ~ ±12V

7 Ersatzschaltbilder
